Finn riktig korrosjonsbeskyttelse
Velg miljø og se veiledende korrosjonsklasse og anbefalt overflate.
Velg beskrivelsen som passer best til fukt, salt og forurensning på monteringsstedet.
Veiledningen bygger på Kruges forenklede overflateoversikt. Miljøvalget gir et utgangspunkt, ikke en endelig klassifisering. Faktisk eksponering, ønsket holdbarhet og produktdokumentasjon må kontrolleres. HCP omfatter ulike belegg; egnetheten må bekreftes for det konkrete produktet. Syrefast er et materialvalg.
Korrosjonsklasser og overflater
Finn riktig utgangspunkt for ditt montasjemiljø.
Korrosjonsklasser – enkelt forklart
| Klasse | Korrosjonsnivå | Typiske miljøer |
|---|---|---|
| C1 | Svært lav | Tørre, oppvarmede innemiljøer, f.eks. kontorer. |
| C2 | Lav | Innendørs med noe fukt, eller utendørs i tørre, lite forurensede områder, f.eks. lager. |
| C3 | Middels | Fuktige innemiljøer eller utendørs i bymiljø med noe forurensning, f.eks. parkeringshus. |
| C4 | Høy | Fuktige industrimiljøer med noe kjemikaliepåvirkning, eller kystområder med salt luft. |
| C5 | Svært høy | Tøffe industrimiljøer med høy fukt og korrosive stoffer, eller marine miljøer nær havet. |
| CX | Ekstrem | Ekstreme miljøer, blant annet offshore. Krever særskilt vurdering. |

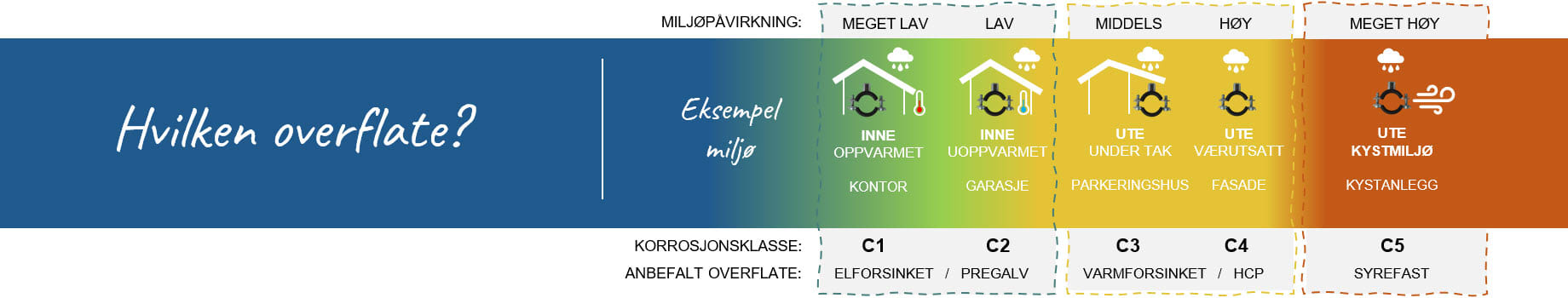

Hvilken overflate?
| Klasse | Miljø | Eksempel | Veiledende overflate |
|---|---|---|---|
| C1 | Inne · oppvarmet | Kontor | Elforsinket / pregalvanisert |
| C2 | Inne · uoppvarmet | Garasje | Elforsinket / pregalvanisert |
| C3 | Ute · under tak | Parkeringshus | Varmforsinket / HCP |
| C4 | Ute · værutsatt | Fasade | Varmforsinket / HCP |
| C5 | Ute · kystmiljø | Kystanlegg | Syrefast |
| CX | Ekstrem eksponering | Offshore | Prosjektspesifikk vurdering |
Overflateveilederen er en forenklet oversikt fra vedlagt materiell. Endelig valg må kontrolleres mot dokumentasjonen for det aktuelle produktet, ønsket holdbarhet og faktisk eksponering.
Teknisk oversikt over korrosjonsklasser
På mindre skjermer kan du rulle tabellen sidelengs.
| Klasse | Tap av sinktykkelse¹ µm/år |
Nivå | Nøytral salttåketest NSS² |
Utendørs – typiske miljøer | Innendørs – typiske miljøer |
|---|---|---|---|---|---|
| C1 | r ≤ 0,1 | Svært lav | Ikke aktuelt | Tørt eller kaldt klima med lite forurensning og lav fuktighet, f.eks. ørken eller arktiske strøk. | Oppvarmede bygninger med lav fuktighet og svært lite forurensning, f.eks. kontorer, butikker, skoler og museer. |
| C2 | 0,1 < r ≤ 0,7 | Lav | 480 t · VH | Lite eller ingen forurensning (SO₂ < 5 mg/m³). Landlig atmosfære, mindre byer og tørt eller kaldt klima med lite regn. | Uoppvarmede bygninger med variabel temperatur og luftfuktighet. Sjelden kondens og lav forurensning, f.eks. lager og sportshaller. |
| C3 | 0,7 < r ≤ 2,1 | Middels |
120 t · L 240 t · M 480 t · H 720 t · VH |
Moderat klima med middels forurensning (SO₂ 5–30 mg/m³) og/eller lav kloridpåvirkning. Forsteder og kyst-/sjøsider med lav klorpåvirkning; subtropiske og tropiske strøk. | Lokaler med tilfeldig eller lite kondens og middels forurensning, f.eks. næringsmiddelbedrifter, vaskerier, bryggerier og meierier. |
| C4 | 2,1 < r ≤ 4,2 | Høy |
240 t · L 480 t · M 720 t · H |
Moderat klima med middels forurensning (SO₂ 30–90 mg/m³) og/eller middels til høy kloridpåvirkning, f.eks. byer, industriområder og sjøsider uten fuktighet fra saltvann. | Regelmessig kondens og høy forurensning, f.eks. industriproduksjon, kjemiske bedrifter, svømmebasseng, skipsverft og båtbyggerier. |
| C5 | 4,2 < r ≤ 8,4 | Svært høy | 720 t · M | Moderat og subtropisk klima med svært høy forurensning (SO₂ 90–250 mg/m³) og/eller betydelig kloridpåvirkning, f.eks. industriområder, kystområder og skjermede steder langs kystlinjen. | Svært hyppig kondens og/eller store mengder luftbåren forurensning fra produksjonsprosesser, f.eks. gruvedrift, industrihulrom og ikke-ventilerte haller i subtropiske og tropiske klimasoner. |
| CX | 8,4 < r ≤ 25 | Ekstrem |
Ikke aktuelt. Se NS-EN ISO 12944-9:2018-06. |
Subtropisk og tropisk klima med svært langvarig befuktning og meget høy forurensning (SO₂ over 250 mg/m³), sterkt kloridpåvirkede industri-, kyst- og offshoreområder samt tilfeldig kontakt med salt sprøytetåke. | Nesten permanent kondens eller langvarig forurensning, svært høy fuktighet og/eller høy produksjonsrelatert forurensning. Ikke-ventilerte tropiske haller, klorider og korrosjonsbærende støv. |
¹ Gjennomsnittlig årlig tap av beskyttelseslag, kun sinklaget. I tabellen betegner r dette tapet. ² Testtider gjengitt fra underlaget, ikke beregnet levetid.
Referanser i kilden: NS-EN ISO 14713-1:2017-08, NS-EN ISO 12944-6:2018-06 og NS-EN ISO 9223:2012-05. Miljøbeskrivelsene er språklig forkortet. SO₂-verdier og enheter er gjengitt fra bildet.
Korrosjonsbeskyttende overflatebehandling
På mindre skjermer kan du rulle tabellen sidelengs.
| Materiale / behandling | Deler | Standard / beskrivelse | Overflate / materiale | Gj.sn. tykkelse² | Første synlige korrosjon, NSS³ | C1⁴ | C2⁴ | C3⁴ | C4⁴ | C5⁴ | CX⁴ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Elektroforsinket | Metalldeler | NS-EN ISO 2081:2018-07 | Fe/Zn | 12 µm¹ | ~120 t | – | – | – | – | – | – |
| Elektroforsinket | Gjengede deler | NS-EN ISO 4042:2018-11 | Fe/Zn | ~8–12 µm¹ | ~120 t | – | – | – | – | – | – |
| Pregalvanisert | Kanal/skinne | NS-EN 10346:2015-10 | Z 140⁵ | 10 µm¹ | ~240 t | VH | H | M | L | – | – |
| HCP · HDG | Metalldeler | NS-EN ISO 1461:2009-10 | Materialtykkelse > 6 mm | 70 µm¹ | – | – | – | VH | H | M | – |
| HCP · HDG | siFramo | NS-EN ISO 1461:2009-10 | Materialtykkelse > 3 til < 6 mm | 55 µm¹ | – | – | – | VH | H | M | – |
| HCP · HDG | Kanal/skinne | NS-EN ISO 1461:2009-10 | Materialtykkelse: se merknad* | 45 µm¹ | – | – | – | VH | M | L | – |
| HCP · sinkbelegg | Gjengede deler | NS-EN ISO 10683 og NS-EN 13858 | – | 5–15 µm⁶ | ~720 t | – | VH | VH | H | M | – |
| HCP · sink-nikkel | Gjengede deler | NS-EN ISO 19598 | – | 8–10 µm⁶ | ~720 t | – | VH | VH | H | M | – |
| HCP · KTL | Gjengede deler | KTL flerlags spesialbelegg | Sertifikat⁷ | – | – | – | VH | VH | VH | H | – |
| Aluminium | Kanal/skinne | NS-EN 12020-2:2017-06 | – | – | – | H | H | H | H | M | – |
| Aluminium | Aluminiumdeler | NS-EN 12020-2:2017-06 | – | – | – | H | H | H | H | M | – |
Holdbarhetsintervaller i kildeunderlaget
| Kode | Betegnelse | Intervall |
|---|---|---|
| L | Lav | Opptil 7 år |
| M | Middels | 7 til 15 år |
| H | Høy | 15 til 25 år |
| VH | Veldig høy | Over 25 år |
Les tabellene riktig
– betyr at kilden ikke oppgir en verdi. Det betyr ikke
automatisk at produktet er uegnet. Holdbarhetsintervallene
er ingen garanti eller beregnet levetid for et bestemt
produkt. Salttåketimer kan ikke omregnes direkte til år i bruk.
Fotnoter til overflatebehandling
¹ Teoretisk minimumstykkelse.
² Teoretiske verdier.
³ Nøytral salttåketest iht. NS-EN ISO 9227:2022.
⁴ Egnethet iht. NS-EN ISO 14713-1:2017-08.
⁵ Teoretisk overflatetykkelse, tabell 11, NS-EN 10346.
⁶ Teoretisk overflatetykkelse, minimum–maksimum.
⁷ Testsertifikat/testrapport 150104/140641.1,
iLF Forschungs- und Entwicklungslacke und Farben mbH.
* Kildebildet angir et uklart intervall («> 1.5 > 3 mm») for HCP kanal/skinne. Materialtykkelsen må avklares før bruk.
Referanse for holdbarhetsintervallene: DIN-EN ISO 12944-1:2019-01, slik oppgitt i kilden.
Kilde: vedlagt Kruge-materiell, datert februar 2023. Standardhenvisningene er gjengitt fra underlaget og er ikke kontrollert mot gjeldende utgaver.
Korrosjonsklasser
🟢 C1 – Svært lav I Tørre, oppvarmede innemiljøer (f.eks. kontorer)
🔵 C2 – Lav I Innendørs med noe fukt, eller utendørs i tørre, ikke-forurensede områder. (f.eks. lager)
🟡 C3 – Middels I Fuktige innemiljøer eller utendørs i bymiljø med noe forurensning. (f.eks. parkeringshus)
🟠 C4 – Høy I Fuktige industrimiljøer med noe kjemikaliepåvirkning, eller kystområder med salt luft.
🔴 C5 – Svært høy I Tøffe industrimiljøer med høy fukt og korrosive stoffer, eller marine miljøer nær havet.
