LØSNING 1:
Stigeløsning til vegg festet i stålsøyler -

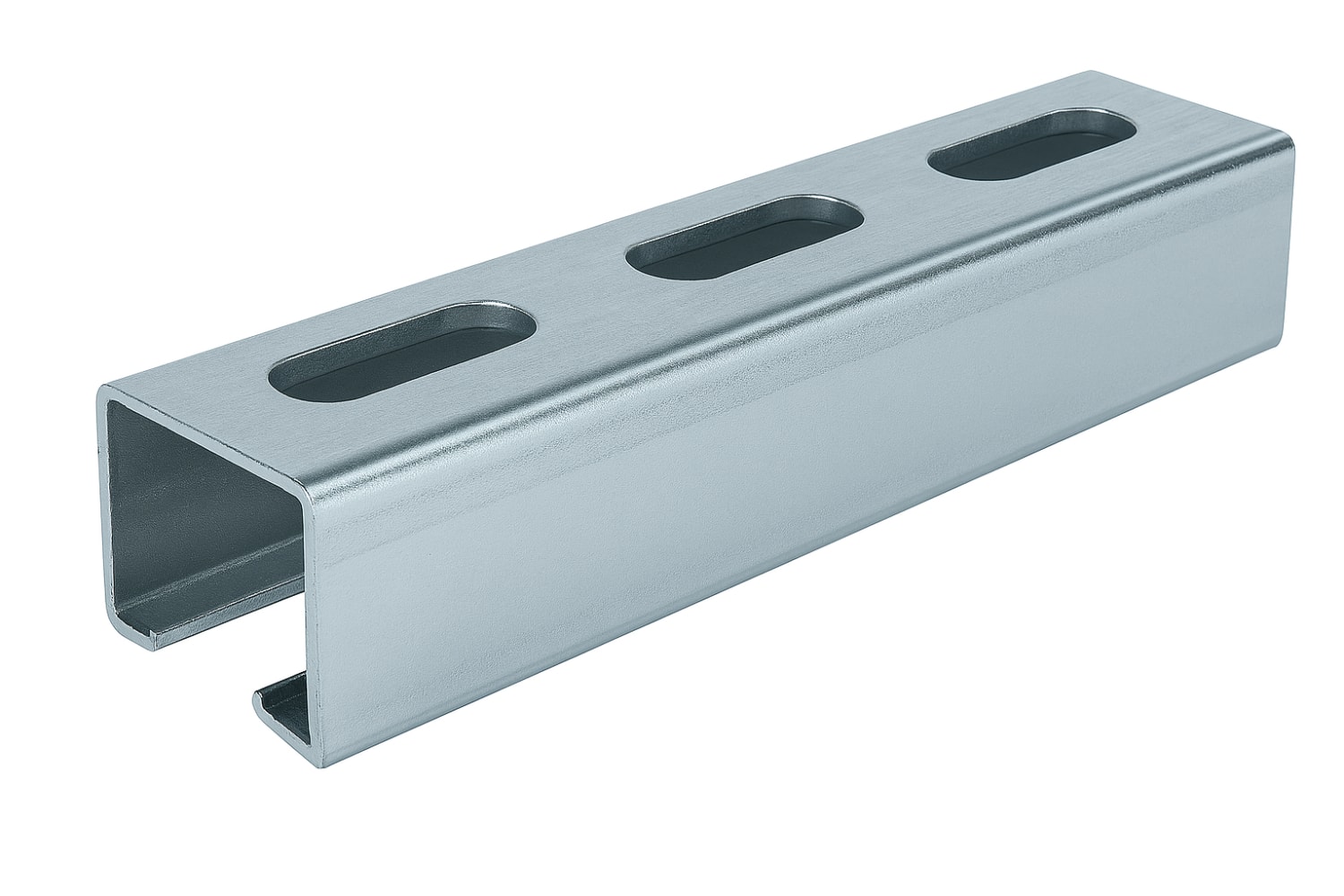

41-skinner

Der det ikke er mulig å feste seg til en vegg må man ofte ty til "stigeløsninger". En slik stige festes i stålsøylene med skinneholder SH (3). Stålsøylene har som regel en senteravstand på 6 meter, så en 6 meters 41-skinne vil akkurat gå fra senter til senter.

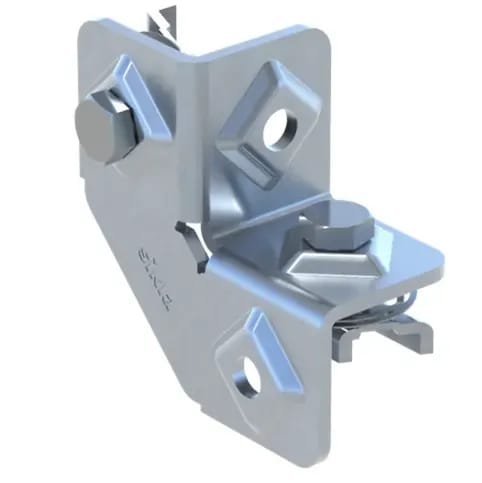

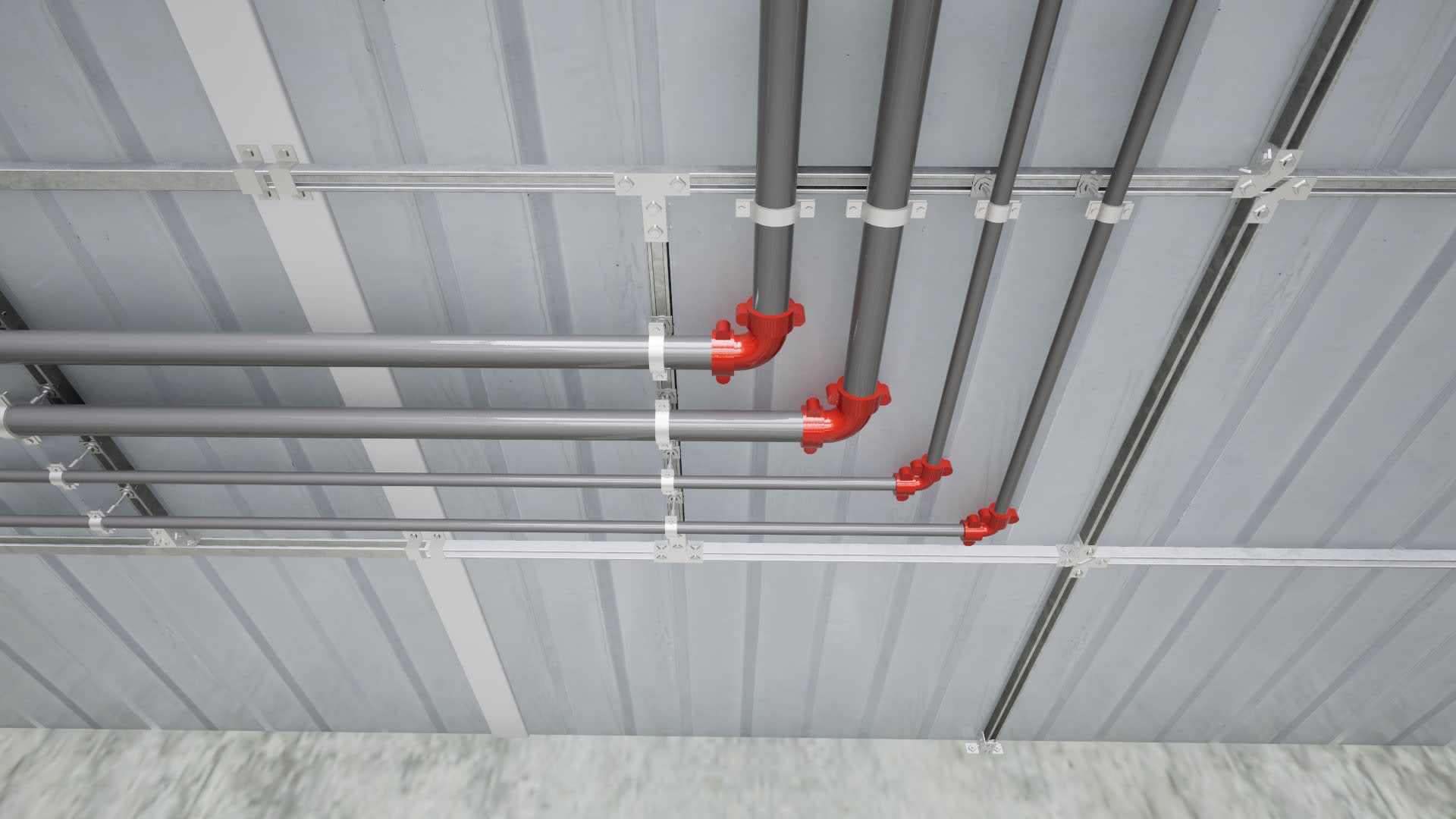

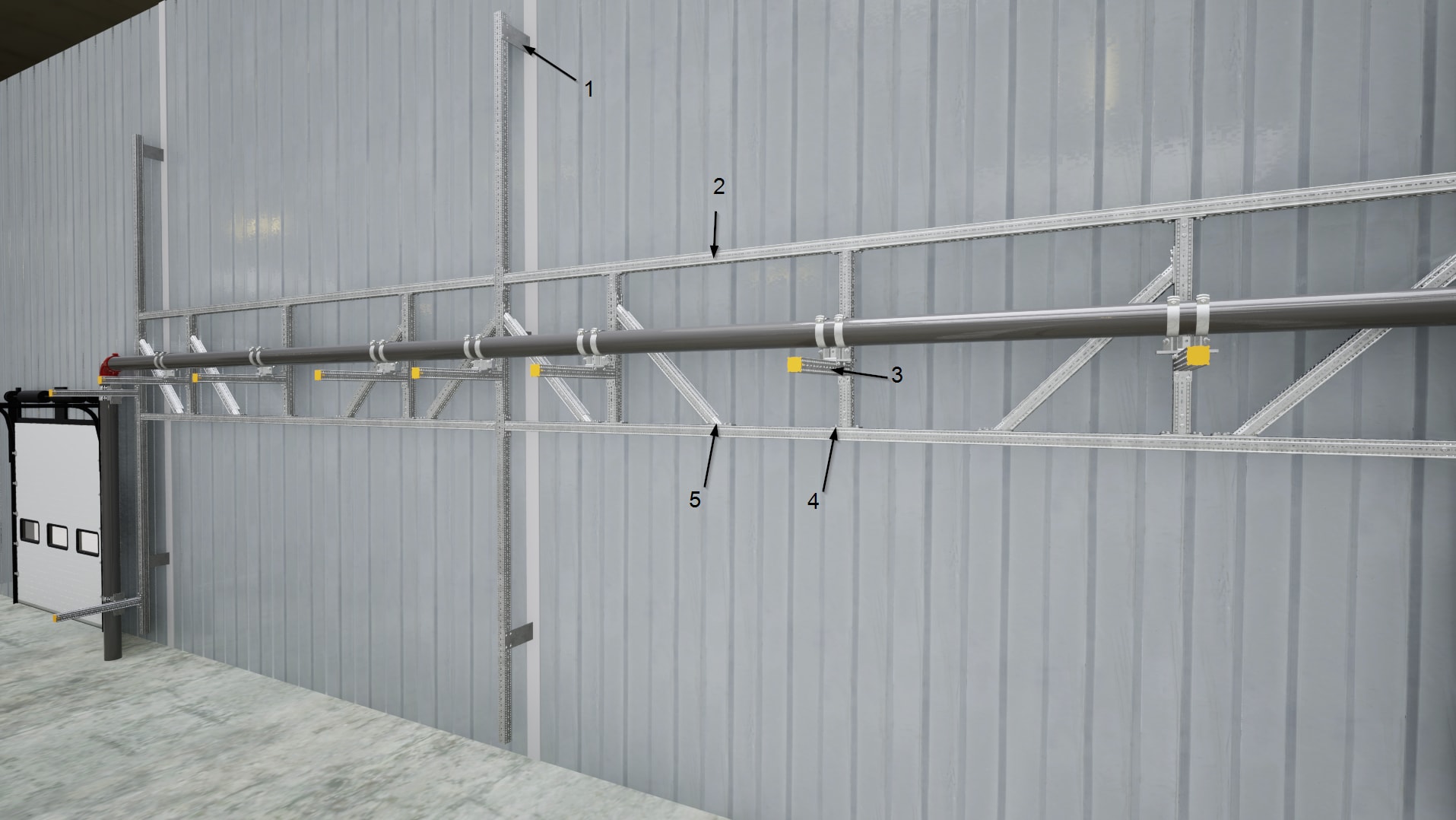

Den venstre seksjonen i illustrsjonen viser kun horisontale rør. Som et eksempel er de horisontale skinnene der montert med lysåpningen vendt inn mot stigen og det er benyttet vinkelforbindelse EV CC 41-2 (2).

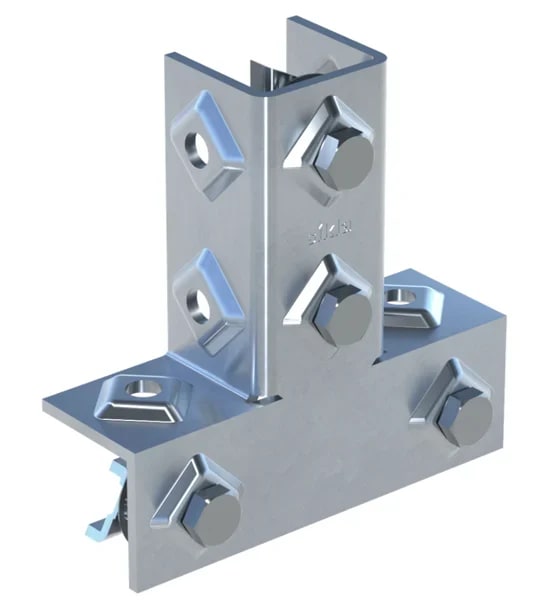

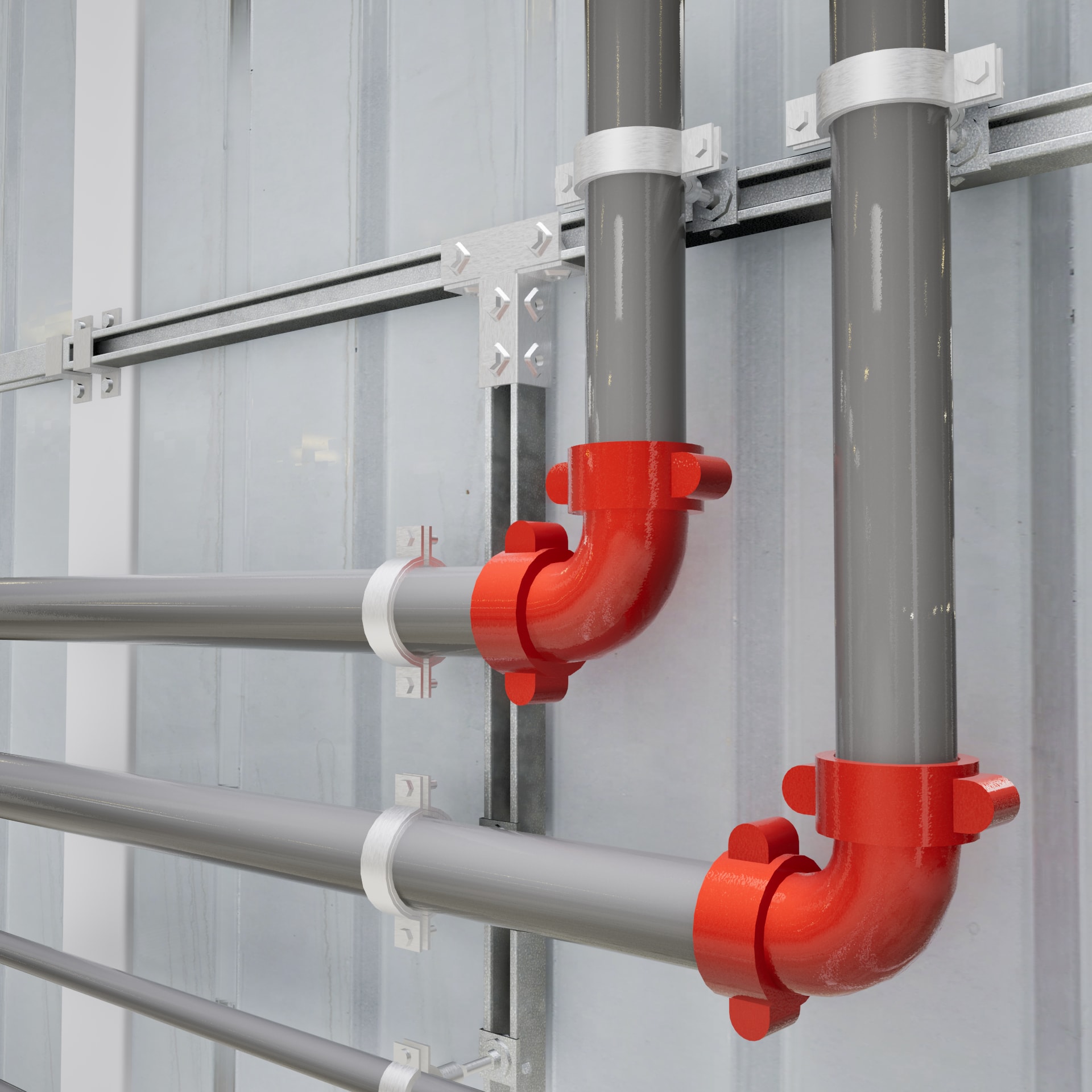

I seksjonen til høyre vender rørene oppover og for å få feste til de vertikale rørene er lysåpningen på de horisontale skinnene vendt ut fra veggen. Dette gjøres med vinkelforbindelse EV CC 41-3 (4). Helt til høyre ser man den vertikale skinna "krysse" de horisontale, og gå helt ned til gulvet for ekstra støtte. Krysset lages med 2 stk. EV CC 41-1 (5) og endefestet som står på gulvet er EV CC 41-2 W (6).

Vi vil ikke anbefale å belaste en 6 meter lang horisontal stige med mer enn 15 kg per meter. Selv med denne belastningen kan man regne med en nedbøyning på ca 35 mm i midten av stigen. For å forsterke stigen kan man sette vertikale skinner ned til gulvet, som illustrasjonen viser der hvor rørene går vertikalt. På den måten kan man korte ned den totale lengden med skinner som kan bøyes, og drastisk øke lastkapasiteten.

LØSNING 2:
Stigeløsning til vegg festet i stålsøyler -

siFramo 80

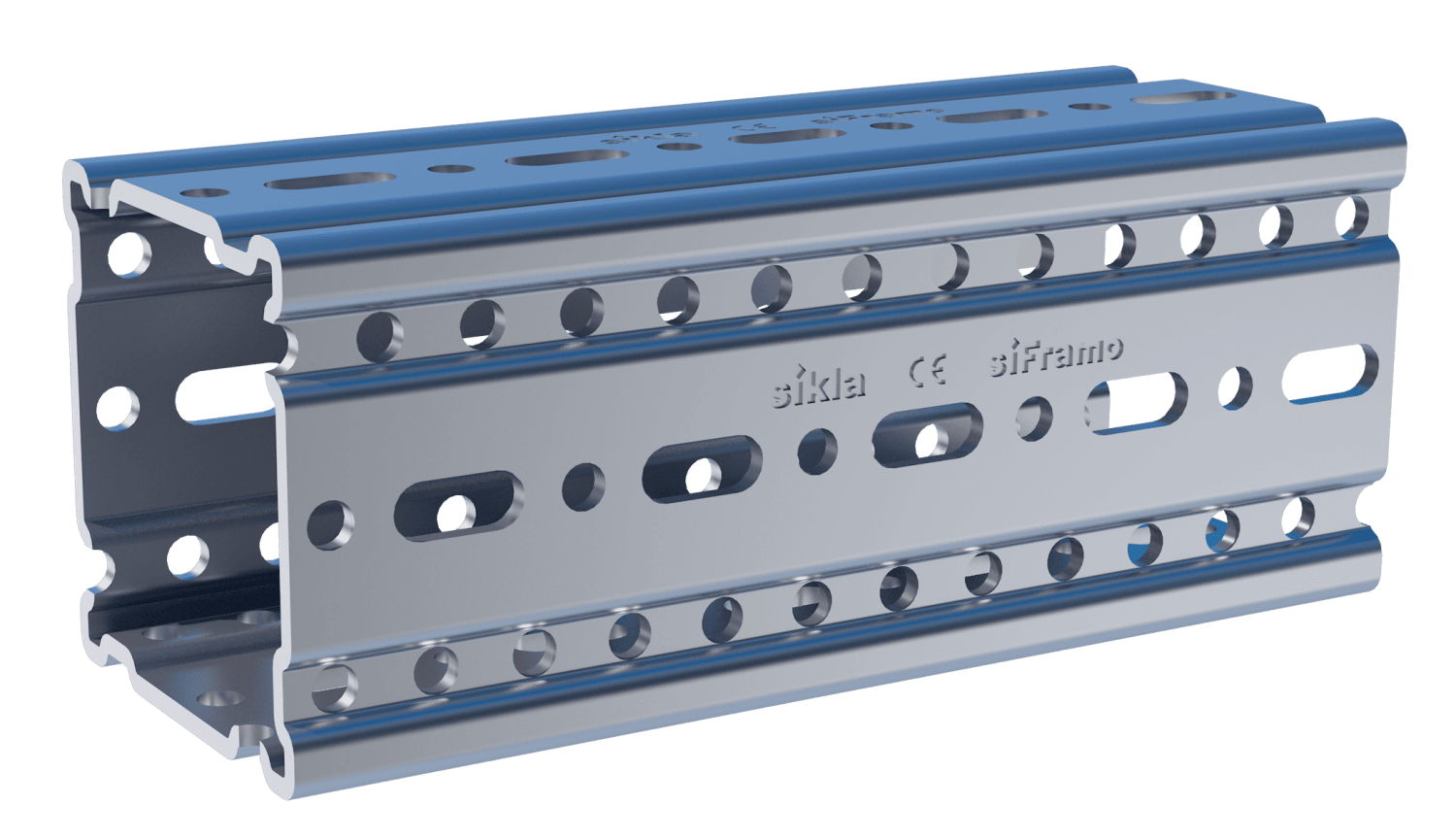

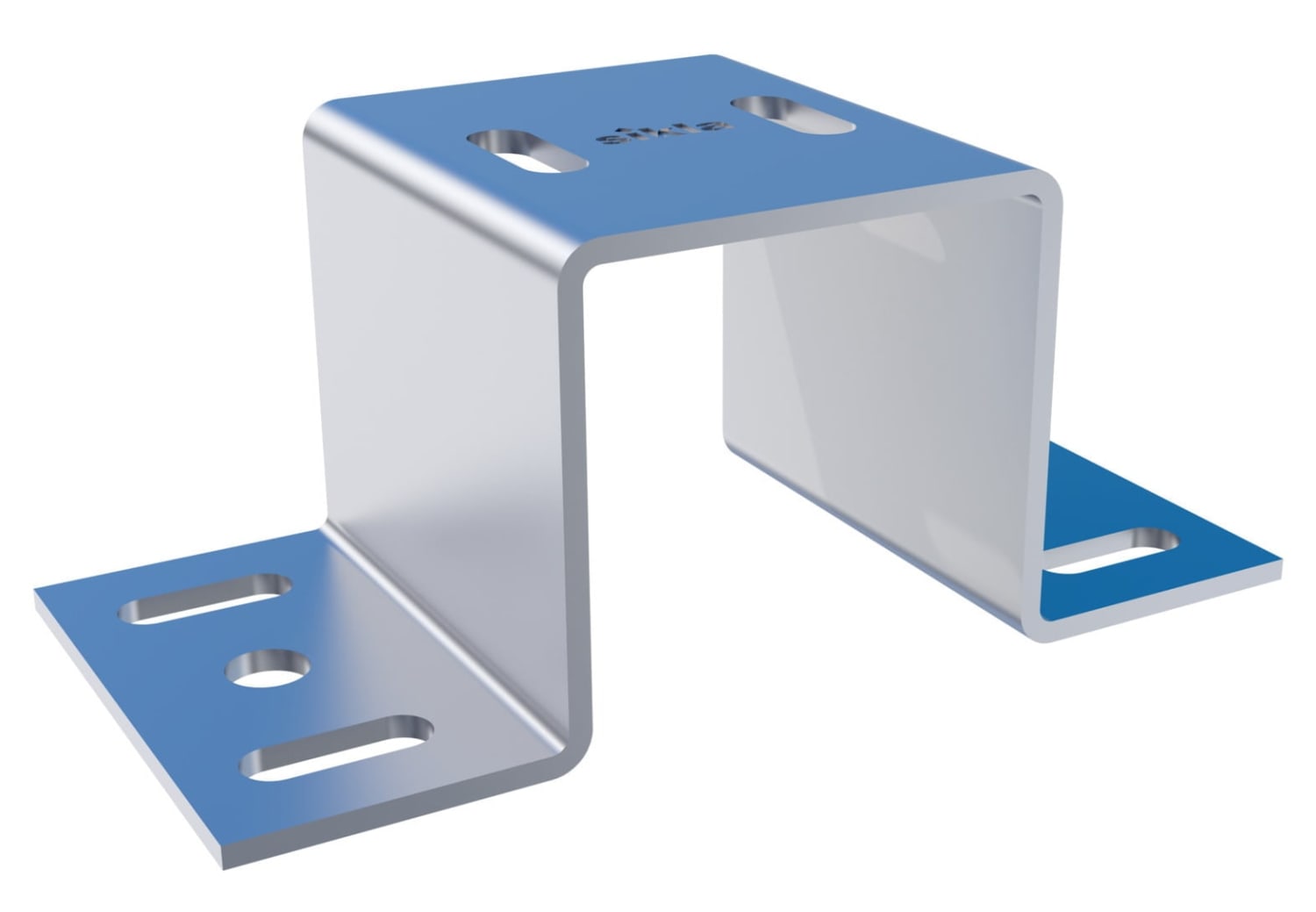

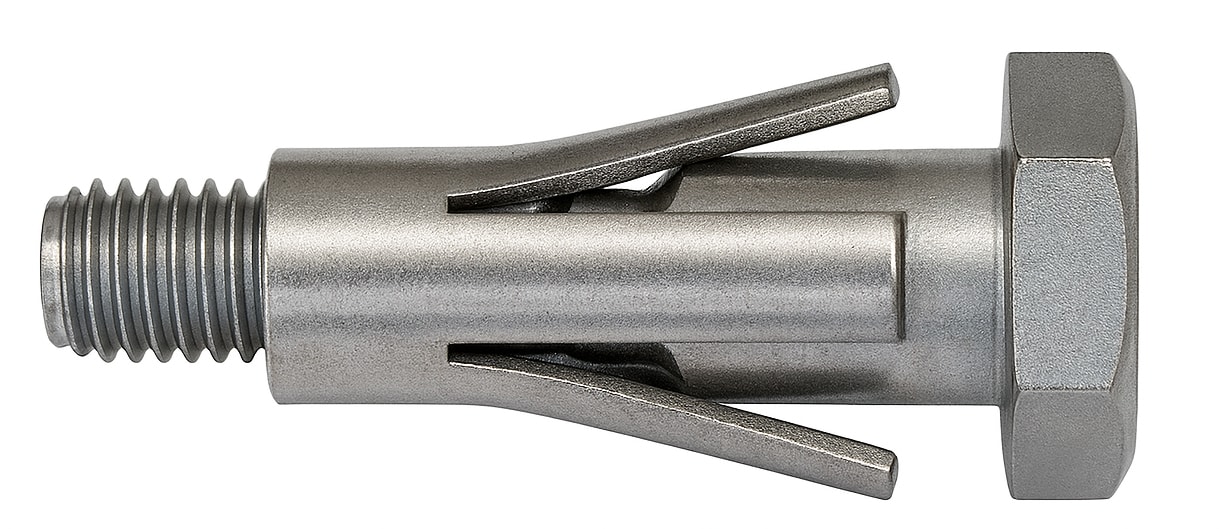

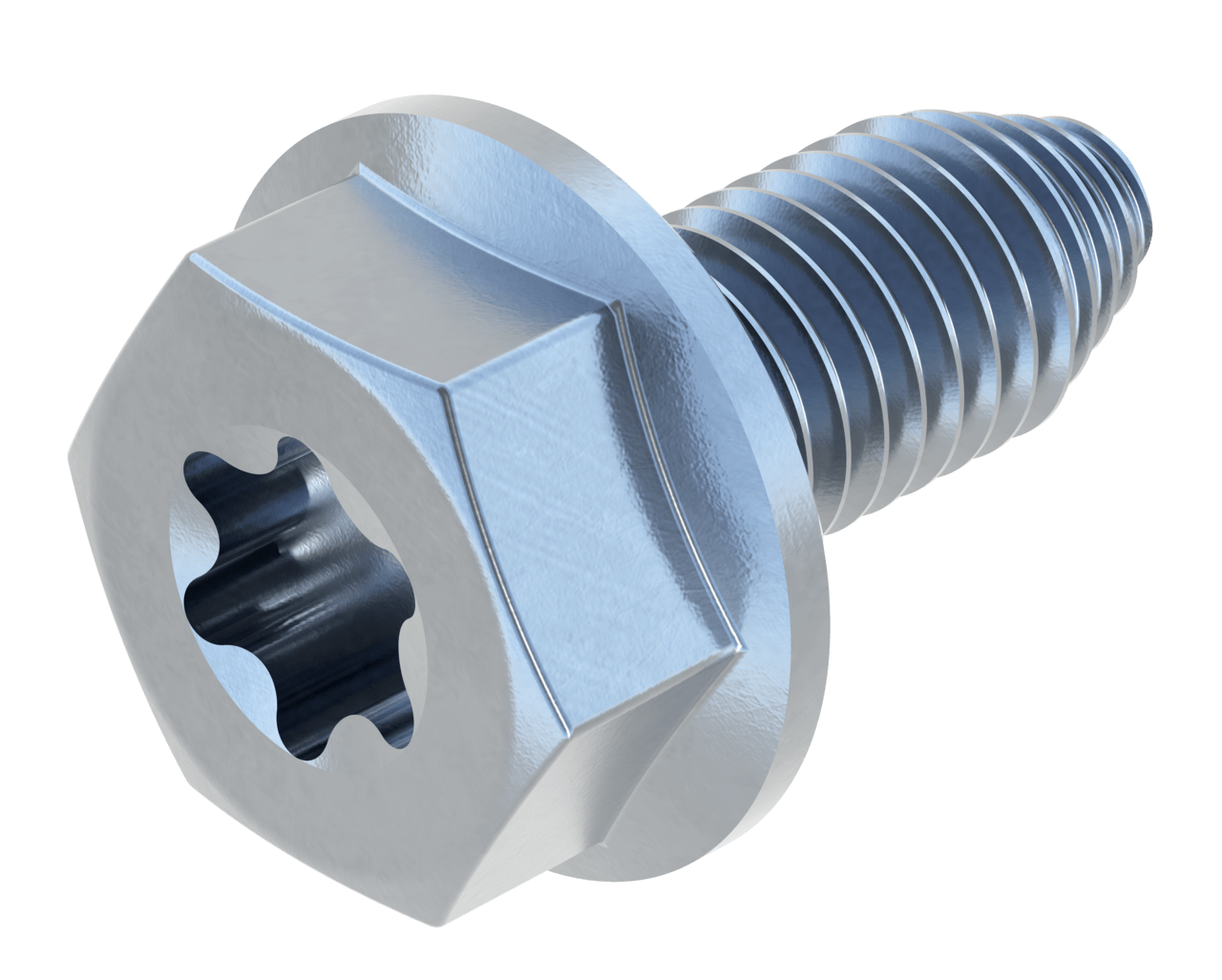

Denne løsningen er lik som nr. 1, men stigen er bygget i siFramo-systemet som består av kraftigere bjelker med festemulighet på alle fire sider. Denne stigen festes i stålsøylene med bjelkeholder TPH (2). Tverrgående bjelker er festet i langsgående med endefeste STA F80 (3).

Stålsøylene har som regel en senteravstand på 6 meter, så en 6 meters bjelke vil akkurat gå fra senter til senter.

En 6 meter lang stige uten ekstra avstivning eller støtte, bestående av 80x80 mm siFramoprofiler tåler ca. 50 kg per meter. Så der hvor vektbelastningen blir høy, f.eks. hvor rørene går vertikalt, kan man stive av stigen med en søyle ned til gulv. I illustrasjonen er det også vist at senter av stigeseksjonene også har en støtte ned til gulv, som gjør konstruksjonen atskillig sterkere.

Nøyaktig kapasitet og dokumentasjon kan oppgis på forespørsel.

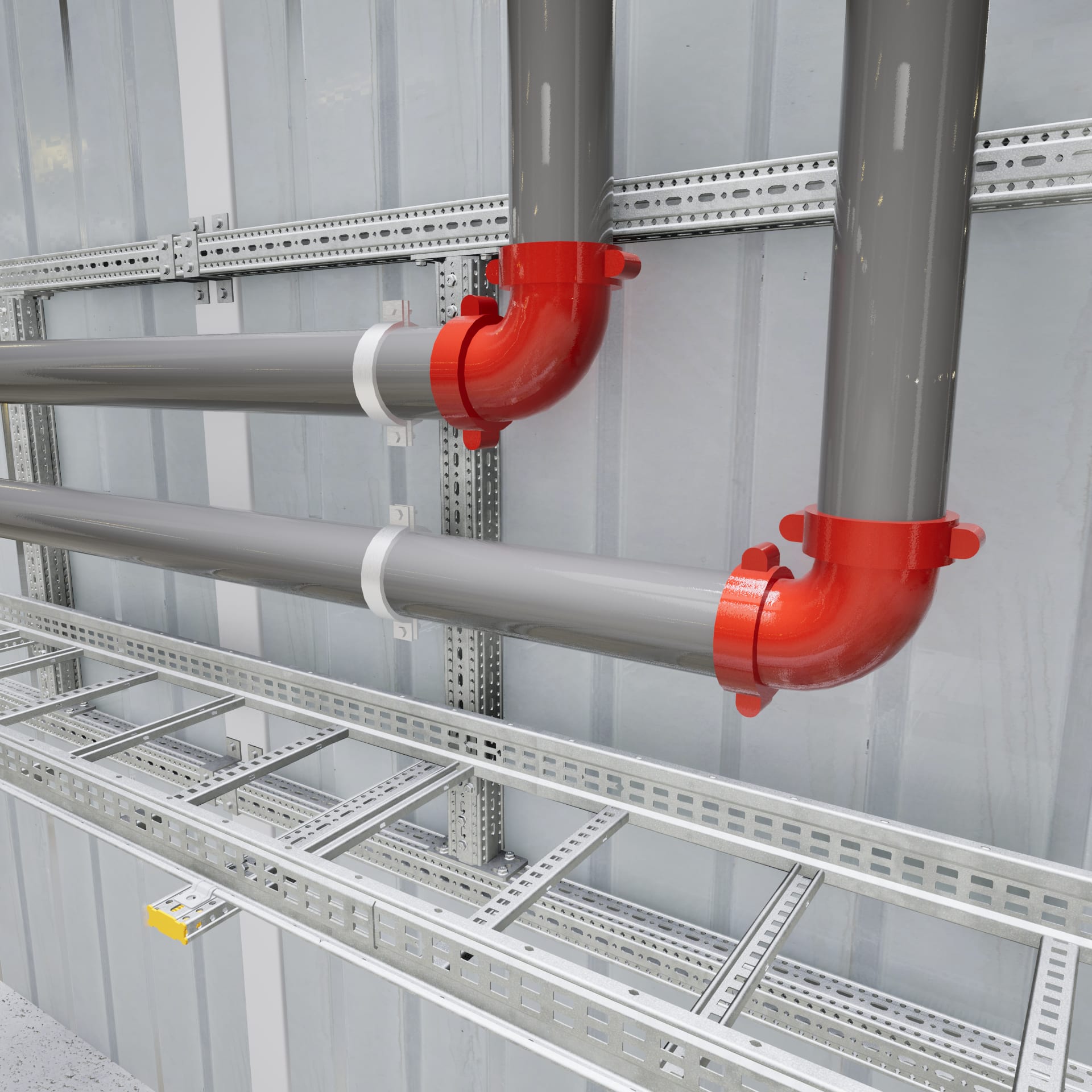

Stigeløsning hvor Speedway kabelstige er montert på konsoller.

LØSNING 3:
Luftgardin over industriport festet i stålsøyler -

siFramo 80 + Speedway kabelstige

Montasje av luftgardiner og annen teknisk installasjon over industriporter kan være utfordrende i lagerhaller. Relativt tungt utstyr og langt bort til solid innfesting er en gjenganger.

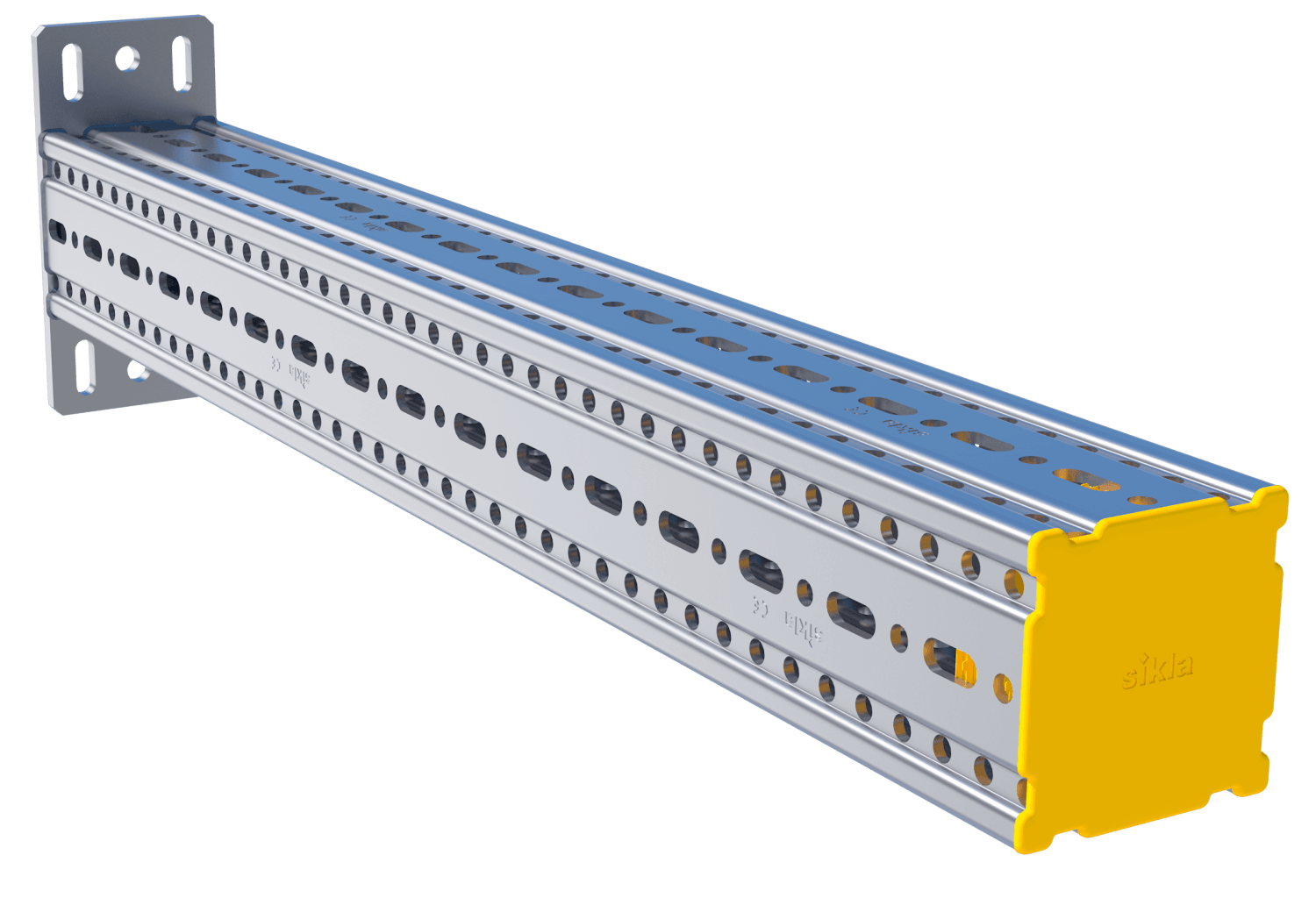

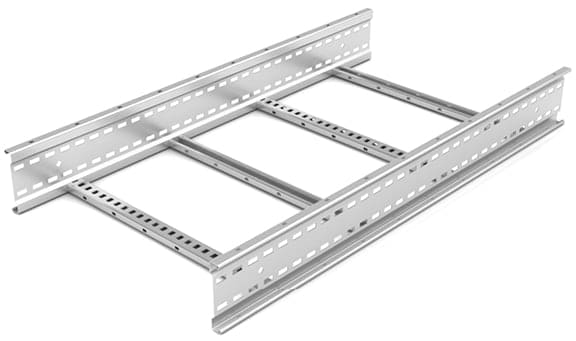

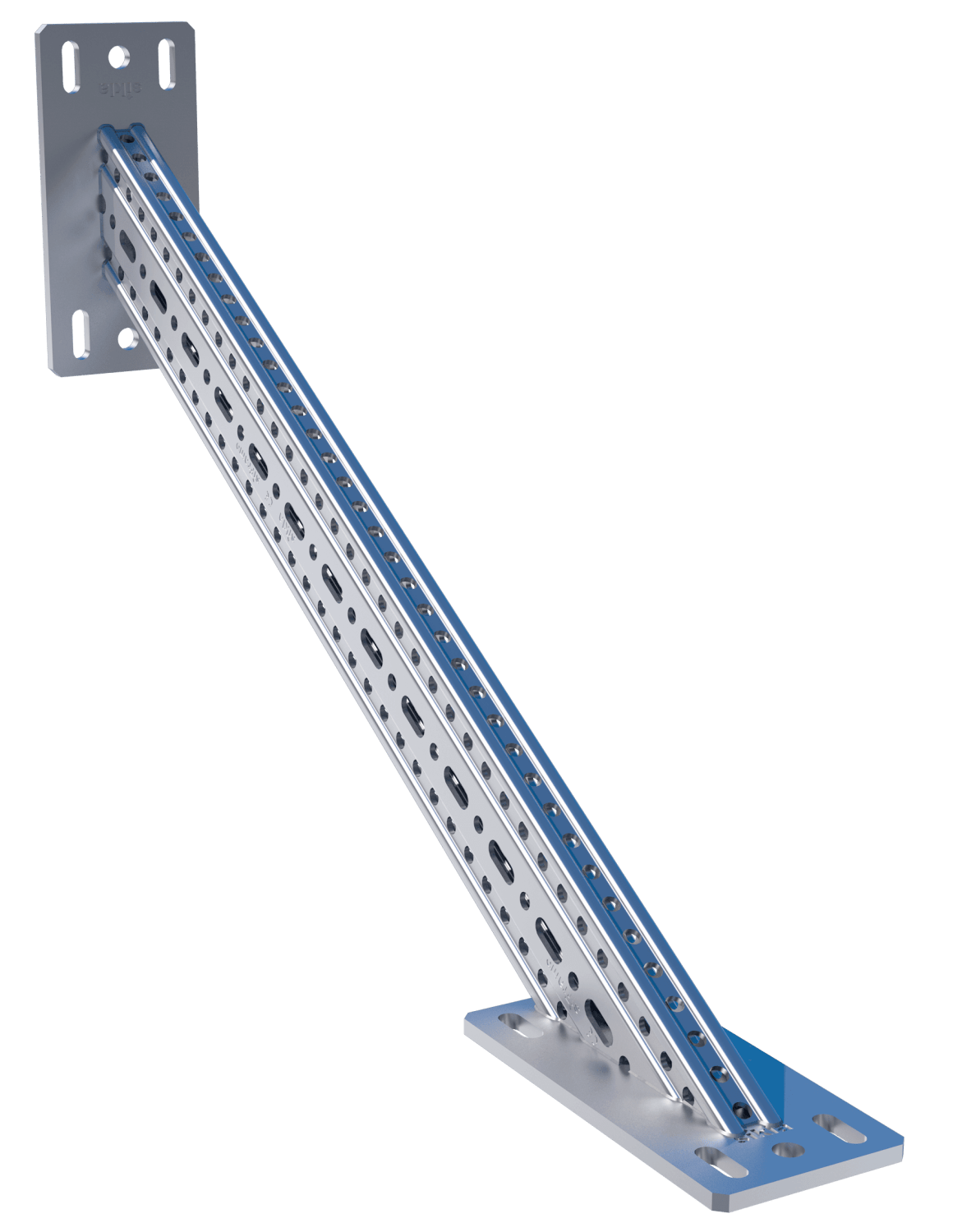

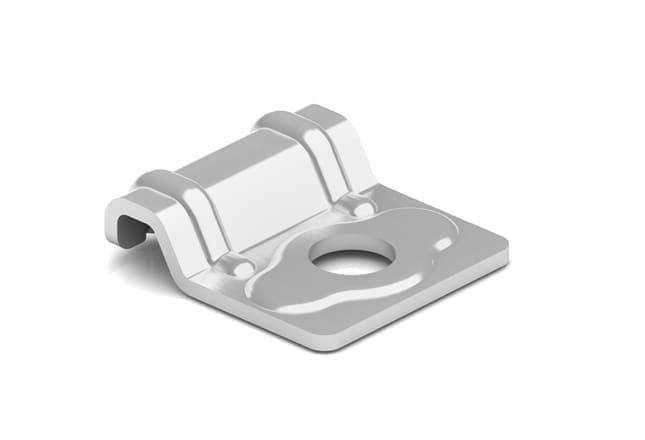

Vi i Kruge har erfart at kombinasjonen kraftig konsoller festet i stålsøylene + kraftige kabelstiger fungerer godt til å løse slike utfordringer. Våre SpeedWay kabelstiger kommer med vangehøyde opp til 150 mm (SW6), noe som gjør at de kan bære relativt tunge laster over et spenn på 6 meter. Kabelstigen kan brukes til innfesting av både luftgardiner, aerotempere og mindre rør som trenger klamring tettere enn 6 meter. Den egner seg dessuten til kabler.

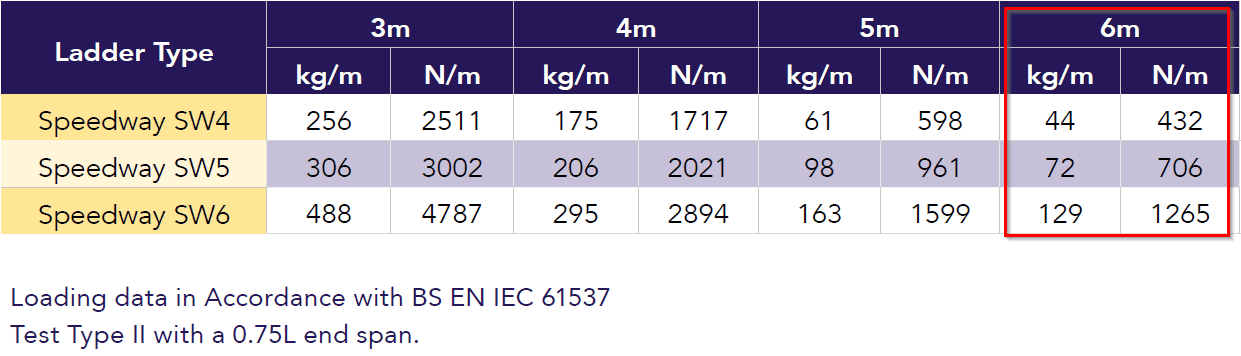

Se tillatt last for de forskjellige vangehøydene i tabellen under.
Eksempel: Speedway 6 tåler 129 kg/m over et spenn på 6 meter.

Opphengsløsning hvor SpeedWay kabelstige er montert på konsoller.

LØSNING 4:
siFramo festet i plate sveiset til søyler

Til montasje av utstyr langs fasaden utvendig, har vi en spesialløsning som har fungert bra på flere prosjekter. En "brakett" av flattjern med hullbilde som passer siFramosystemet, sveises fast på stålsøylene på innsiden av sandwichelemtentene. Det slisses et spor i veggelementet som platen stikker igjennom, som igjen tettes med f.eks. silikon.

Illustrasjonene viser denne løsningen på innsiden av et bygg, som selvfølgelig også er mulig hvis man trenger mer avstand fra vegg ut til montasjesystemet.

Denne platen er ikke et produkt vi fører, siden vi har erfart at det ofte er enklere å fabrikkere denne selv med de målene man ønsker. Vi kan være behjelpelig med å få spesiallagd slike plater, eller lage konstruksjonstegning man kan levere til eget verksted.

For å få mest ut av dette konseptet bør det prosjekteres inn strategisk plasserte stålsøyler på innsiden av veggen. Se bilder lenger ned hvor det er festet kabelstiger vertikalt langs en fasade. Her er platene sveiset til "ekstra" stål på innsiden av fasaden for å få en smalere og sterkere siFramostige.

Tegning av plate til siFramo 80 bjelke. Denne er 330 mm lang, men man kan lage den så kort eller lang man ønsker. Lastkapasiteten synker fort jo lengre den er.

Vi kan lage konstruksjonstegning av en slik plate til det systemet du ønsker og med den lengden du ønsker.

Platen sveises direkte fast i konstruksjonstål og har et hullbilde som passer til siFramobjelker.

Her er det montert Speedway kabelstiger på siFramo 80 bjelkeprofiler, festet med festebrakett til vertikal montasje.

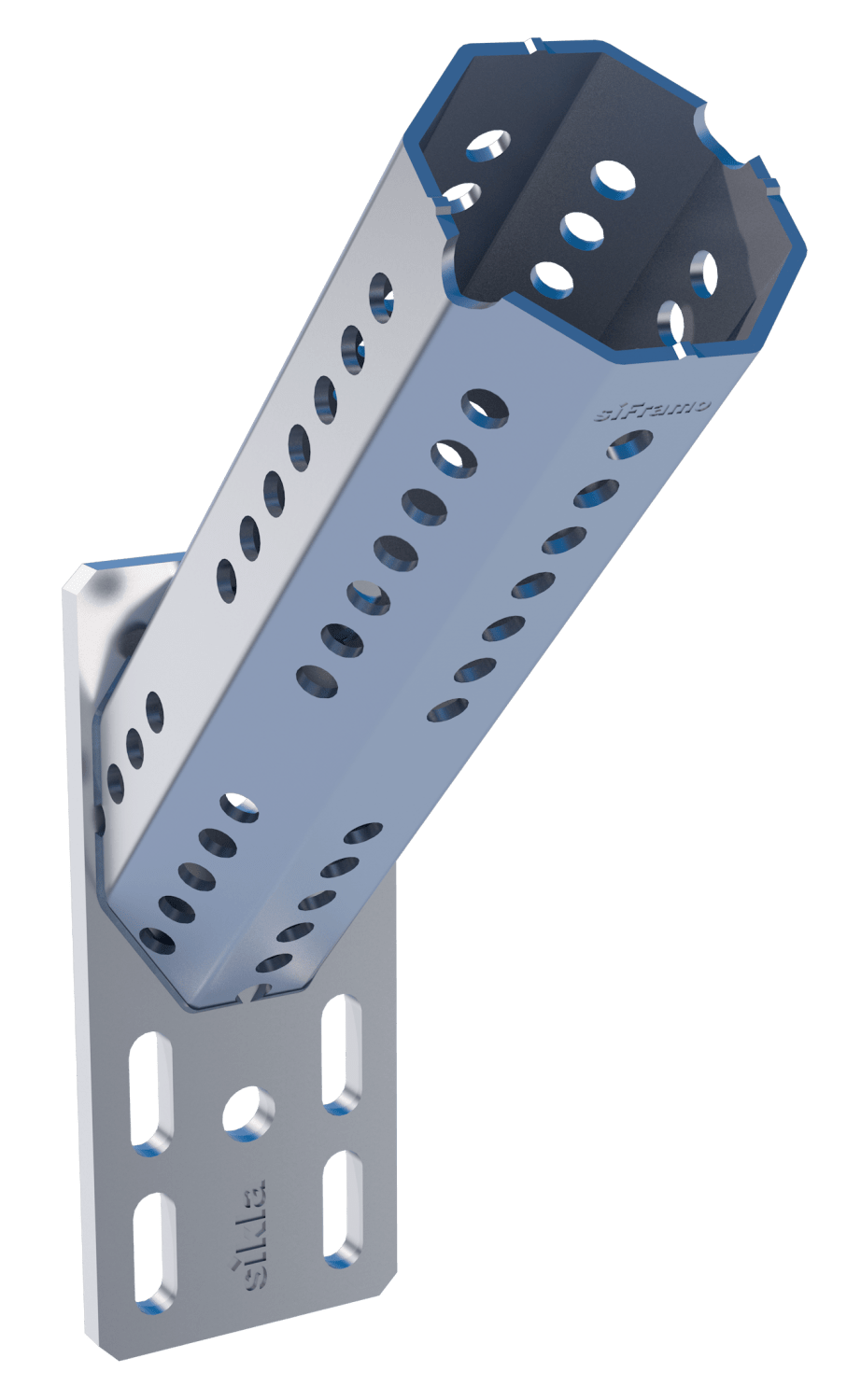

Legg merke til diagonale bjelkeprofiler som er brukt til å lage et slags fagverk. På denne måten kan man øke stivheten i kontruksjonen drastisk. Kruge kan levere individuelle beregninger og dokumentasjon av slike konstruksjoner til ditt prosjekt.
