Her har vi samlet et knippe vanlige løsningskonsepter som kan gi inspirasjon og tilpasses til din situasjon.
Datasenter
Vi har erfaring fra mange datasentre de siste årene og har nå velprøvde konsepter. Vi tilbyr et komplett sortiment med komponenter som oppfyller alle krav som stilles i et datasenter.
Rørmontasje i datasenter
– slik gjør du det
Benytt følgende produkter:

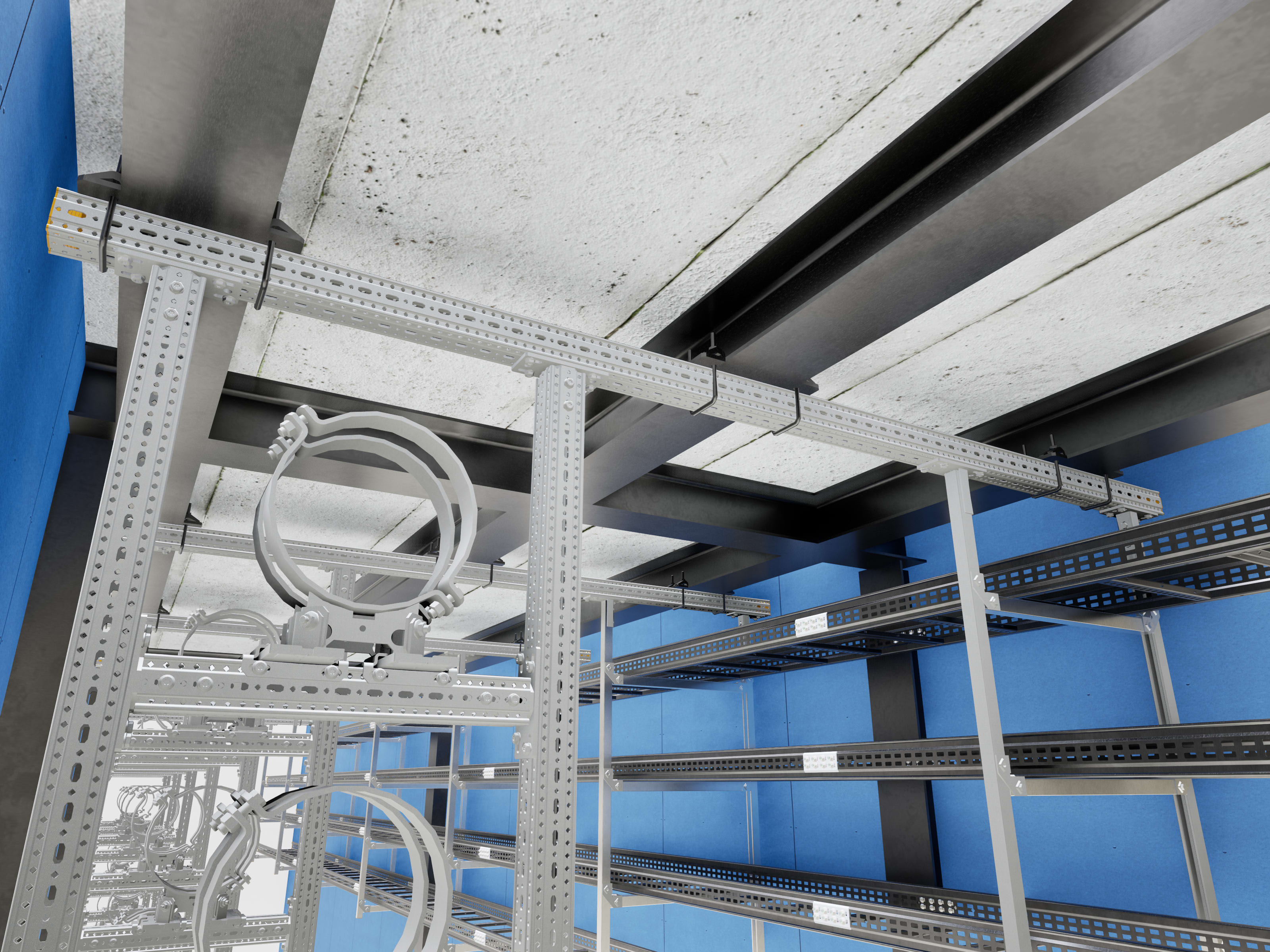

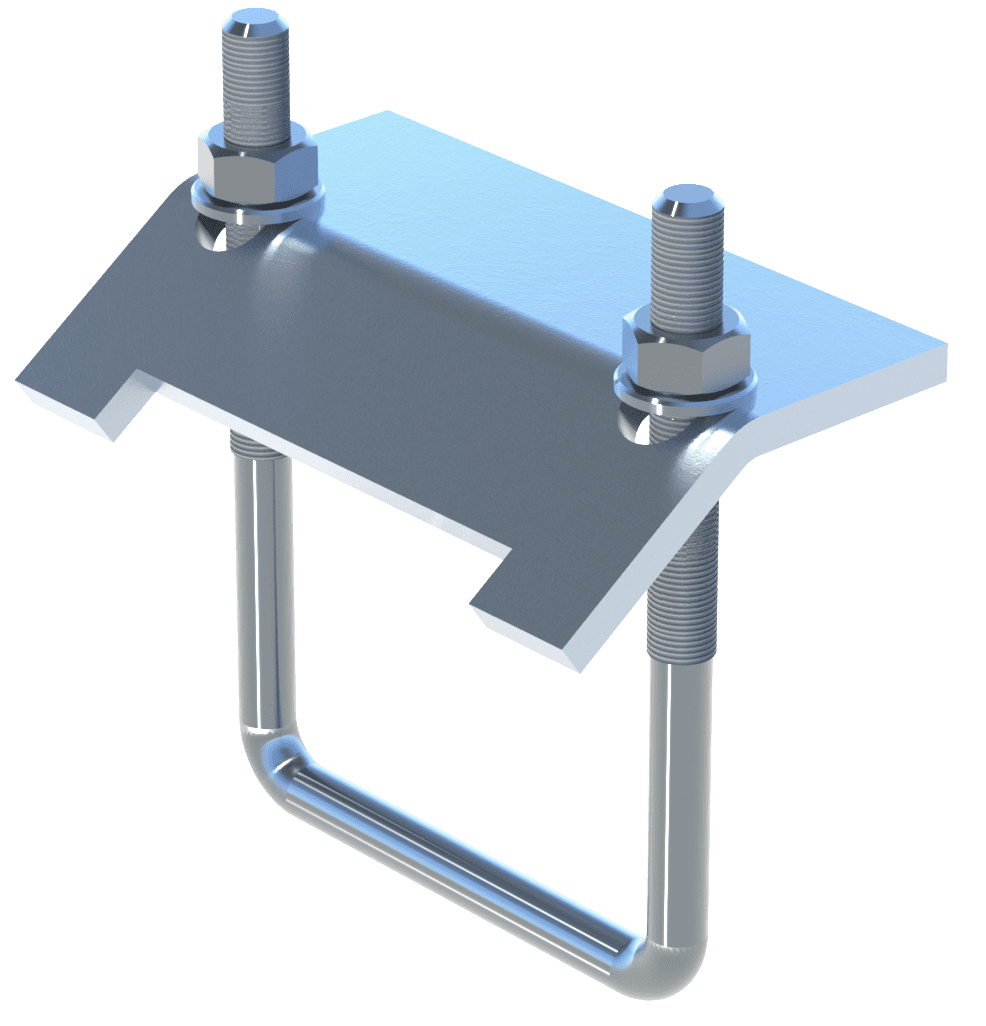

Fig. 3 - Toppbjelken er spent fast i tre langsgående H-bjelker med U-braketter type SB F.

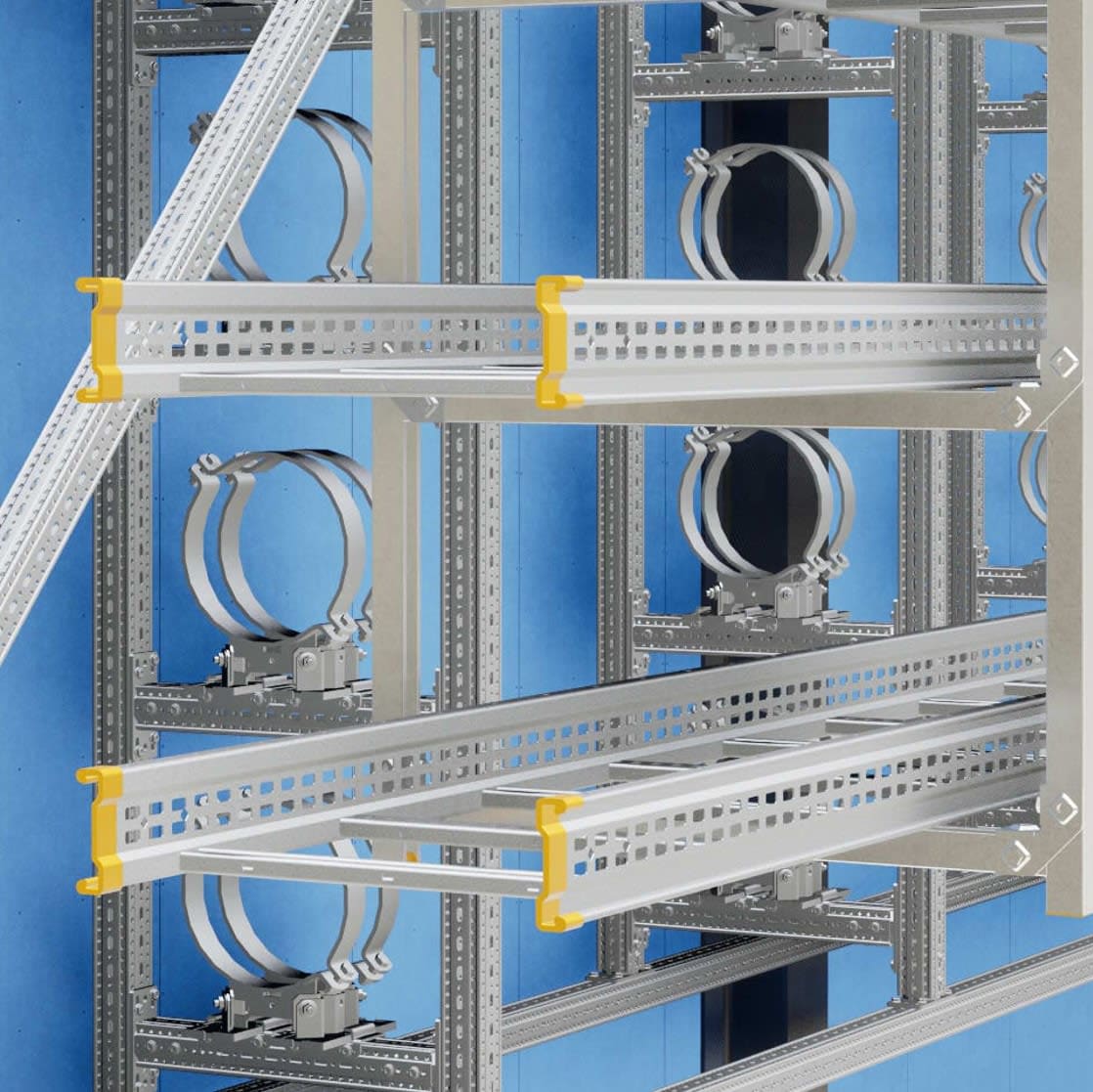

Fig. 2 - Ved support av rør hvor det er forventet bevegelse fra termisk ekspansjon er det essensielt at strukturen er helt stiv i rørretning. Rørsko skal skli over bjelkene uten at de blir dratt med og skaper store bøyespenninger.

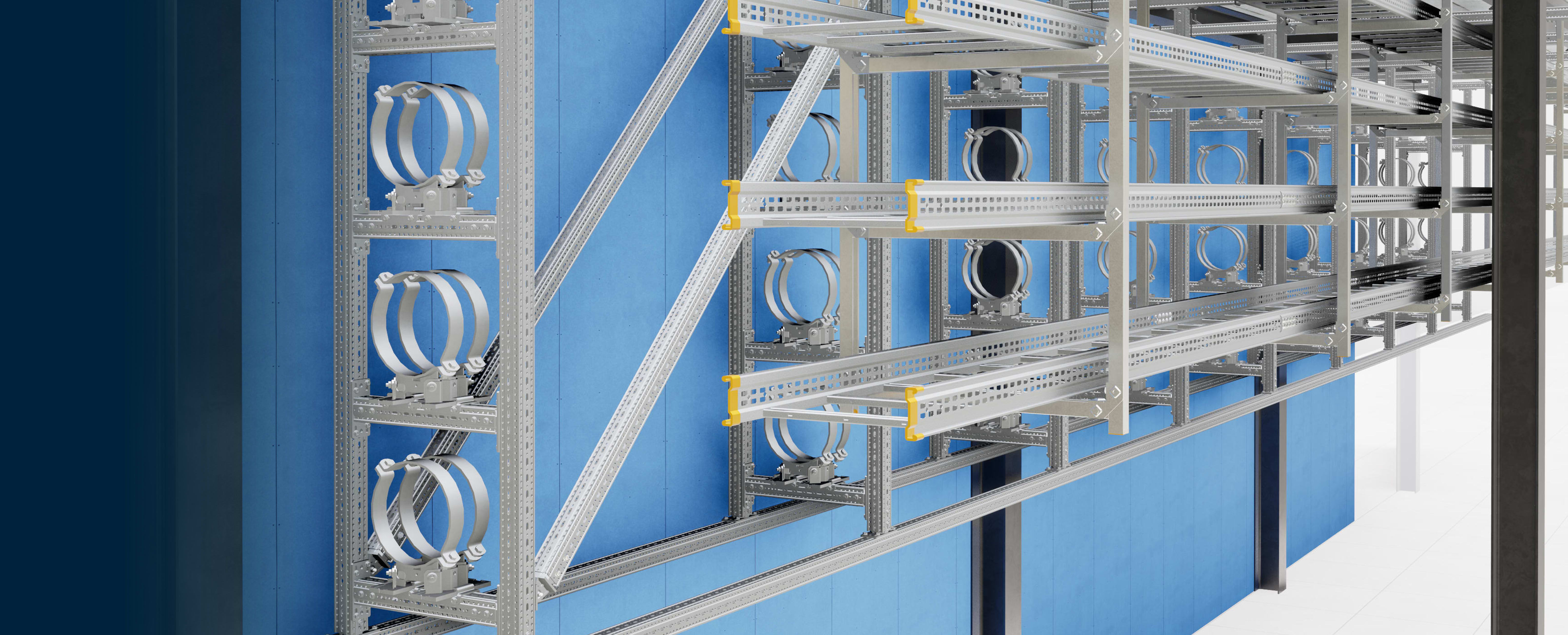

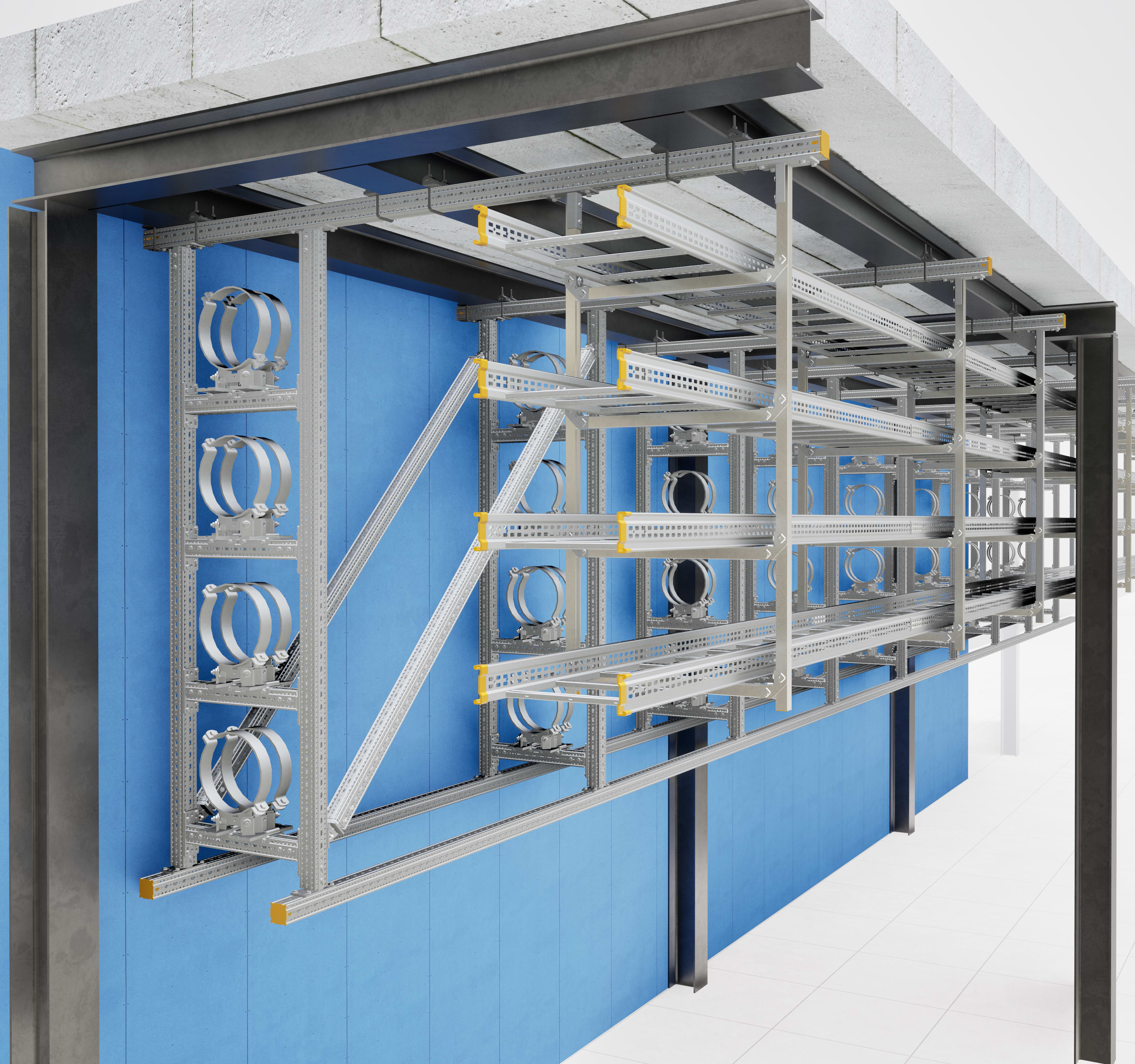

Fig. 1 - Forenklet illustrasjon av et komplett supportsystem gjennom en korridor. Legg merke til fastpunkt i senter av rørstrekket og hvordan alle rammene er koblet sammen for å lage en sammenhengende stiv konstruksjon.
Fig. 4 - Toppbjelken er festet direkte til hulldekkeelement med bjelkeholdere type TPH. Ved hjelp av disse får vi her 8 stk. anker til å bære rørsiden av opphenget.
Supportsystemet i "grey space" skal bære all kritisk infrastruktur til kjernen i "white space". Først og fremst strøm og kjølevann. Dimensjonene på strømskinner, kabler og rør er store og vekten er høy. Solid innfesting av denne infrastrukturen kan bli en utfordring da tak og vegger ofte er bygget med hulldekke- og sandwichelementer som har ganske begrenset lastkapasitet til punktlaster fra supportsystemet.
En god løsning på dette vil være å bygge supportsystemet opp fra gulvet der det er plass og mulighet til dette. Hvis man er nødt til benytte seg av taket har man likevel noen muligheter.
Vi har på tidligere datasenterprosjekter, i samarbeid med byggteknisk rådgiver, fått tegnet inn langsgående H-bjelker i taket gjennom korridorene. Disse H-bjelkene er da dimensjonert til å bære vekten av supportsystem med infrastruktur. Flensen på en H-bjelke er et perfekt grensesnitt for vårt siFramo-system, da vi har flere komponenter spesiallaget for å koble siFramo-bjelker til flensen med friksjonsfester.
Fordeler med denne løsningen:
- Man eliminerer behovet for borring.
- Trinnløs justering på plassering av support i aksial/ lengderetning.
- Svært hurtig installasjon.
- Mulighet for standardiserte og prefabrikkerte supportrammer.
- Trygg og dokumentert innfesting.
Innfesting direkte i betong
Alternativet til å hekte supportsystemet på langsgående bjelker vil være å feste toppbjelken direkte til betongdekke/ hulldekke. Dette gjør vi ved hjelp av bjelkeholdere TPH for å fordele lasten ut over så mange festepunkter som mulig. Det er begrenset med dokumenterte festemidler til hulldekker, og de som finnes har relativt lave uttrekksverdier. Så ved oppheng av tyngre teknisk installasjon i hulldekkeelementer må man være påpasselig så man ikke overskrider disse.
Fig. 5 - Samme løsning som tidligere men her støttet fra gulv.

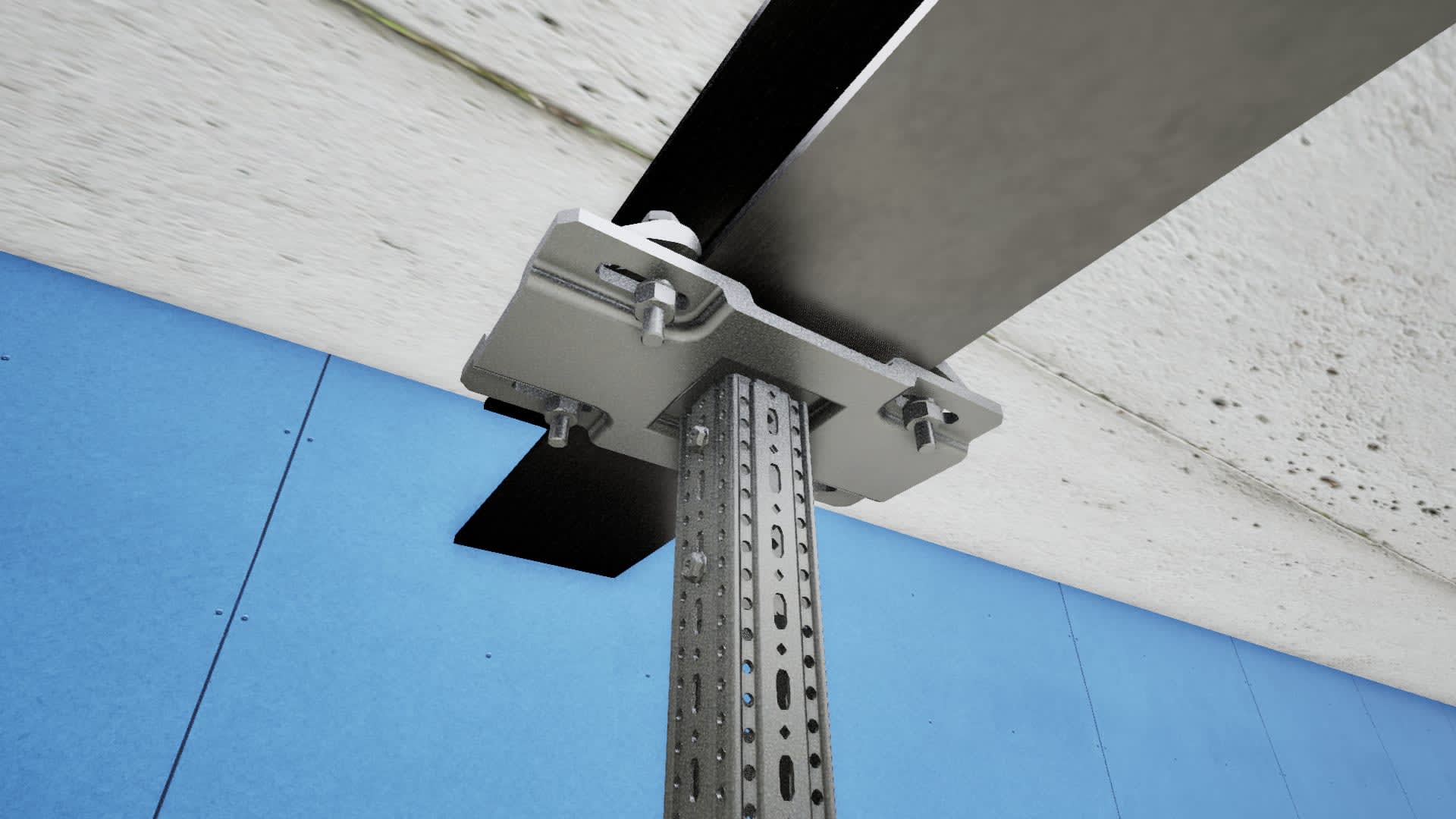

Fig. 4 - Alternativ innfesting i H/I-bjelke. Man kan klemme vertikale siFramo søyler direkte til konstruksjonstål med H- eller I-profil. Våre endefester type WBD kan festes i flenser med bredde 80 - 310 mm.
Gulvstående konfigurasjon
Samme type supportløsning som beskrevet over, kan med fordel støttes fra gulv. Innfesting i uegnede byggematerialer er da ikke lenger et tema, og det er egentlig gulvets bærevne som setter begrensningen for hva man kan belaste supportsystemet med.
Ulempen i dette tilfellet er at man må ofre gulvplass.
"Vi leverer montasjesystemer, festemidler og alt av kabelhåndtering til white space
– dokumentert og godkjent for bruk i moderne datasentre."
White space refererer til det fysiske området inne i datasenteret der IT-utstyr som servere, lagringsenheter og nettverkskomponenter er plassert.
Tradisjonelle CPU datasentre er som regel luftkjølt og har kabelføring plassert under et hevet datagulv. Nyere GPU-baserte AI datasentre har et mye høyere strømforbruk og derfor et større kjølebehov. Dette løses med vannkjøling som krever stadig større rør for å fordele kjølevann til GPU-chippene. I tillegg er det tunge strømskinner og mengder av nettverkskabler.
Modulbasert supportsystem
Våre montasjesystem er ypperlig til å montere alt av teknisk installsjon som kreves i en datahall. Vi kan designe løsninger som leveres som prefabrikkerte moduler. Disse modulene kan igjen settes sammen til større moduler som til sammen kan bli en stor sammenhengende konstruksjon som dekker en hel hall.

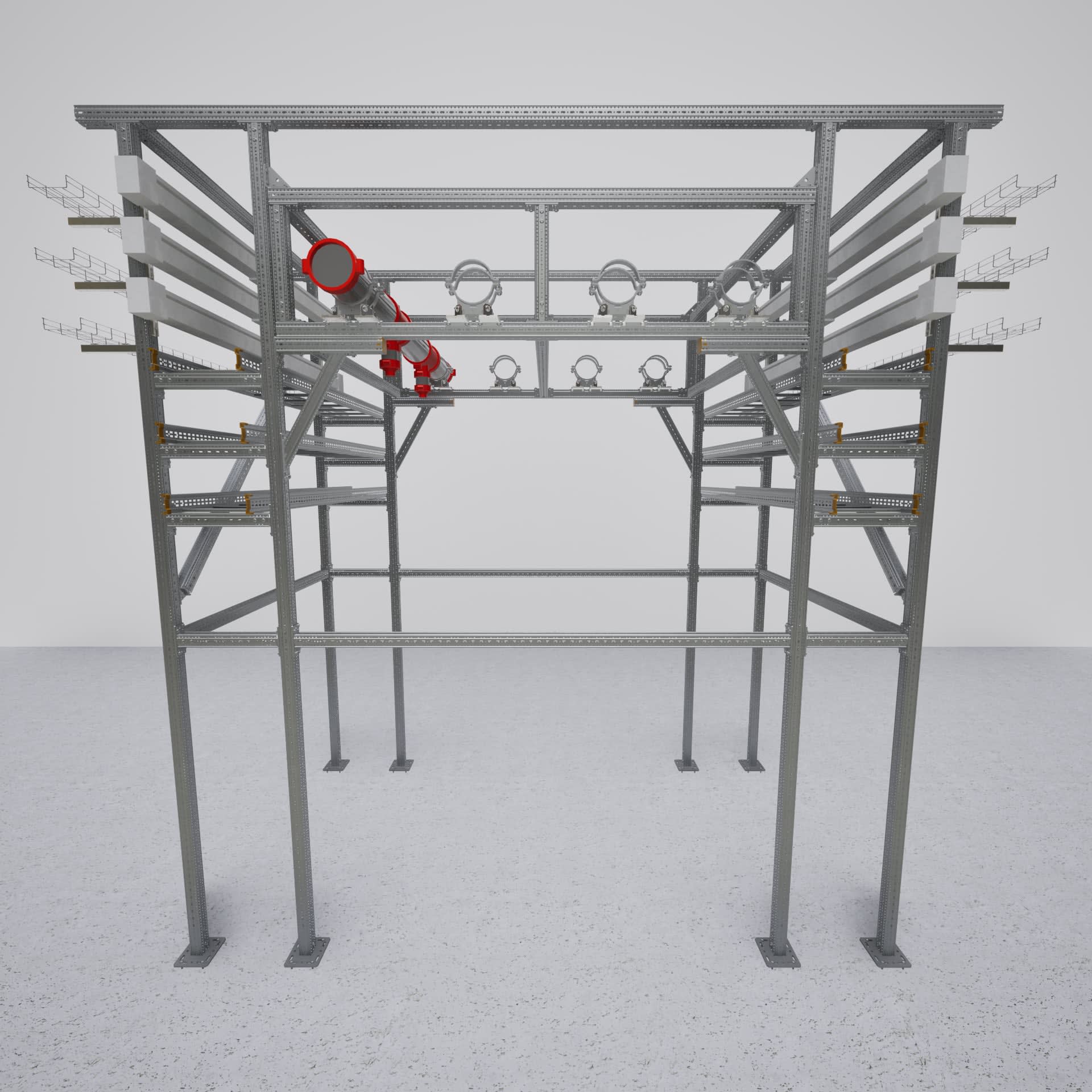

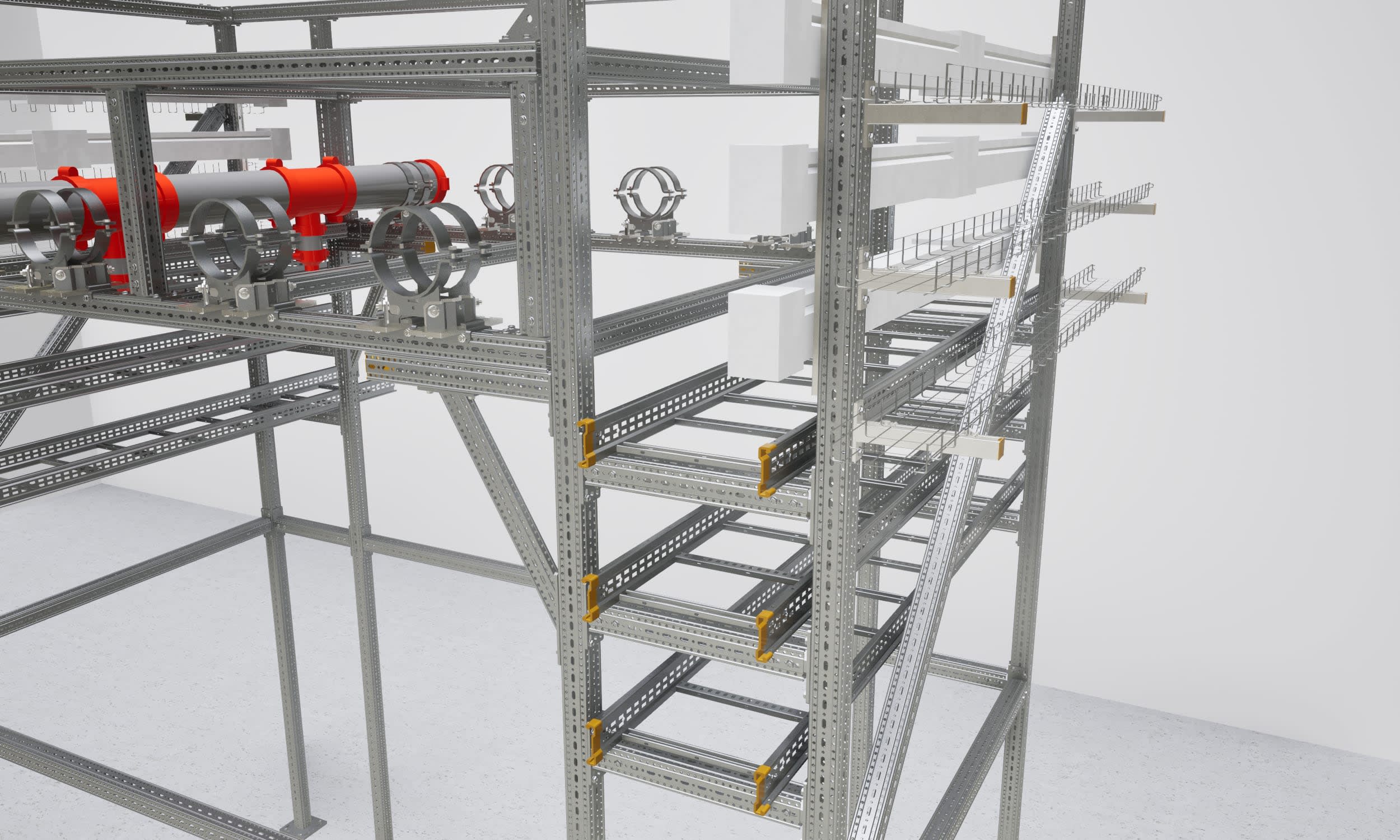

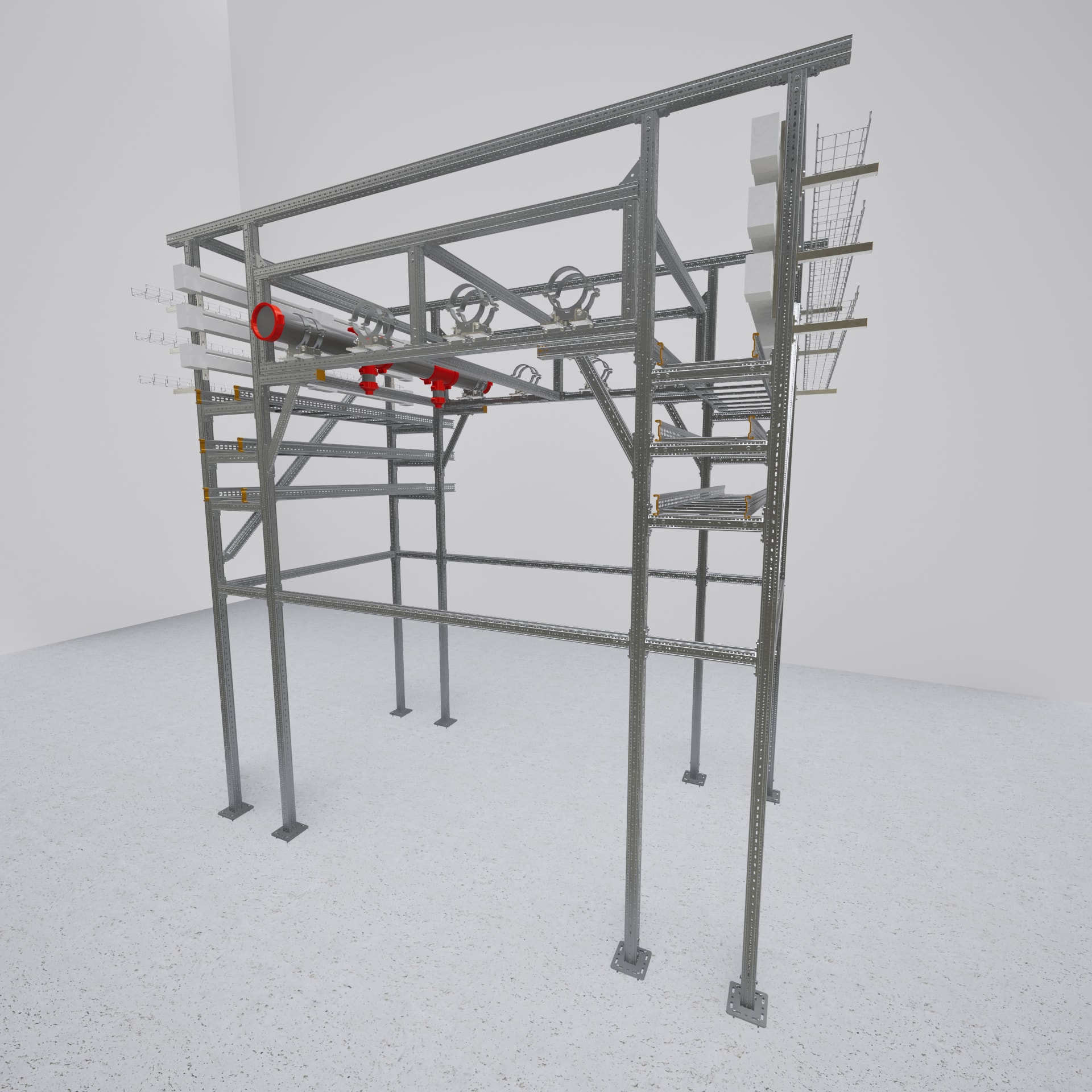

Konstruksjonen vist på disse bildene skal illustrere et eksempel på en white space-support som bærer rør, strømskinner, kabelstiger og gitterbaner.
Den plasseres så søylene står mellom rackene. Den består av tre prefabrikkerte moduler som settes sammen til én stor modul på byggeplass. To kabelmoduler, som er bena. Og en rørmodul som heises inn når kabelmodulene er koblet sammen med tverrbjelker.
Modulene er raske å montere off-site og enda raskere å sette sammen on-site.
Rørmodulen gir mulighet til prefabrikkering av rørføringer med alt av ventiler og avgreninger. Alt kan selvfølgelig spesialtilpasses og justeringer på byggeplass i ettertid er helt uproblematisk.
Et godt planlagt white space er avgjørende for stabil drift. Feil dimensjonering eller uorganisert kabelføring kan føre til varmeutvikling, redusert luftstrøm og økt risiko for driftsstans. Derfor er materialvalg og konstruksjon kritiske faktorer. Komponenter som brukes i dette miljøet må være sertifisert for datasenterbruk, korrosjonsbestandige og fri for partikler som kan skade elektronikk.
"Vi leverer montasjesystemer, festemidler og alt av kabelhåndtering som er dokumentert fri for zinc whiskers og godkjent for bruk i datasenter."
Zinc whiskers er mikroskopiske, hårtynne metallfilamenter som spontant vokser fra overflater belagt med elektrogalvanisert sink. Disse filamentene er elektrisk ledende og kan løsne fra overflaten, bli luftbårne og trenge inn i elektronisk utstyr via ventilasjonssystemer. Når de først havner på kretskort eller strømforsyninger, kan de forårsake kortslutninger, systemfeil og i verste fall datatap.
Fenomenet ble først dokumentert av NASA og har siden blitt identifisert som en betydelig risiko i datasentre, spesielt de med hevede gulv og eldre infrastruktur. Zinc whiskers oppstår hovedsakelig fra elektrogalvaniserte overflater, hvor indre spenninger i sinklaget driver veksten. Termiske overflatebehandlinger som varmgalvanisering (HCP) og sink-nikkel-legeringer har vist seg å være langt mindre utsatt for whisker-dannelse.
Dokumentasjon
Produkter godkjent for bruk i white space
Skinnesystem
Festemateriell
Oppheng - EL
Produkter godkjent for bruk i white space
Skinnesystem 41 (SiConnect)
- Montasjeskinne - elforsinket type pre-galvanisert iht DIN EN 10346
Selve montasjeskinnen har en annen overflatebehandling enn resten av montasjedetaljene i elforsinket utførelse, da denne er pre-galvanisert. Varmforsinket (HCP) montasjeskinne er også tillatt å bruke.
- Montasjedetaljer - Alle komponenter med varmforsinket (HCP) overflatebehandling er tillatt

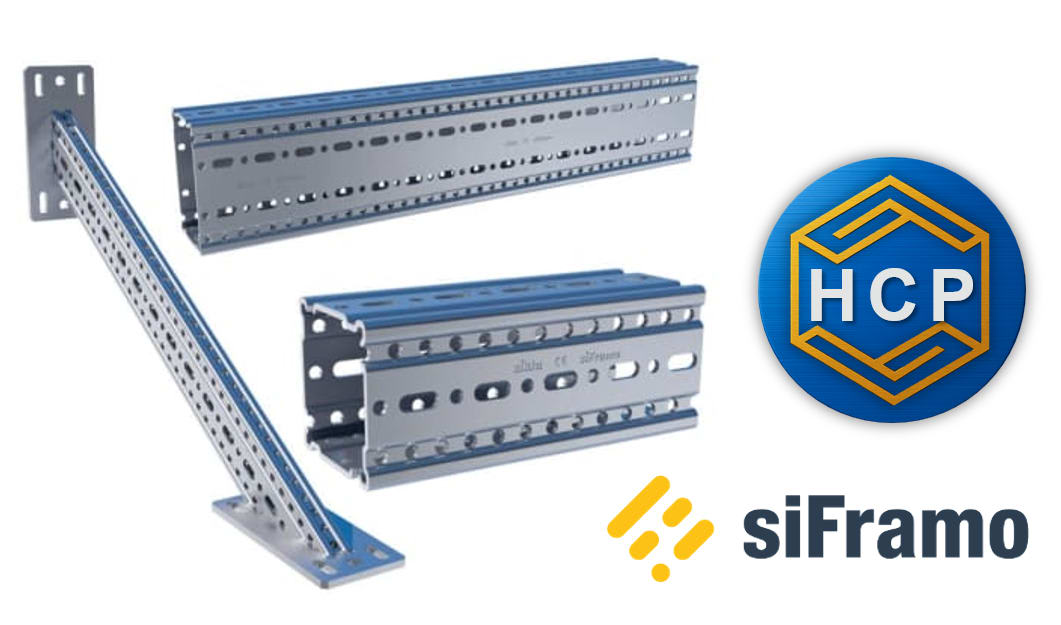

Siframo
- Bjelker - Til datasenter leverer vi varmforsinkede bjelker i såkalt "flake free" utførelse. Det betyr at alle løse sink-flak som måtte sitte igjen i hull og sprekker blir fjernet med høyttrykkspyling eller forsiktig sandblåsing

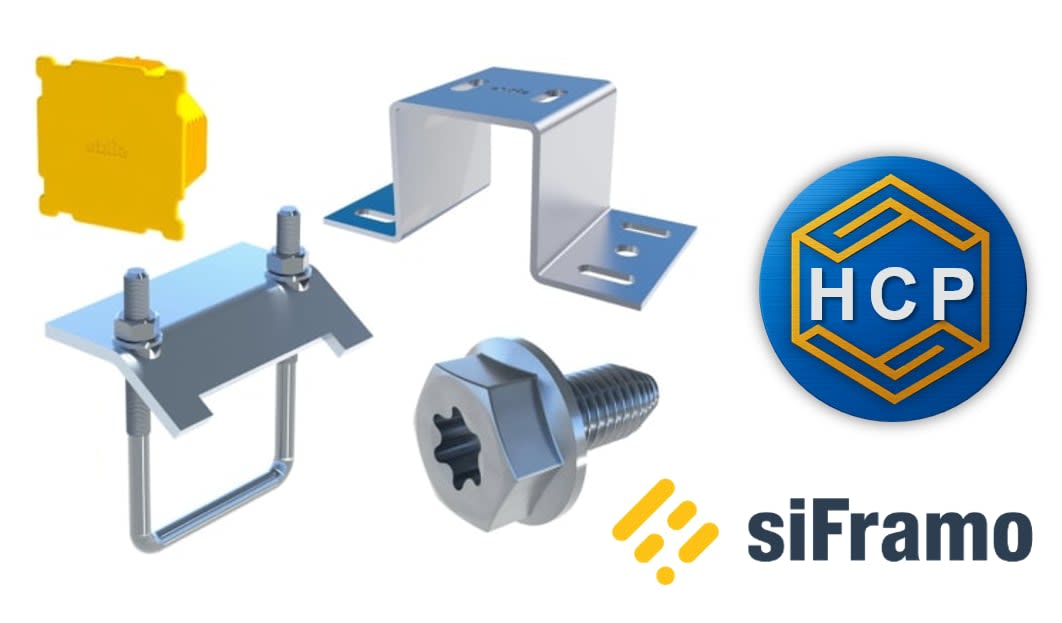

- Montasjedetaljer - Alle komponenter i SiFramo-sortimentet er varmforsinket/ HCP som gjør dem egnet til bruk i white space
Kabelstiger
Gitterbaner

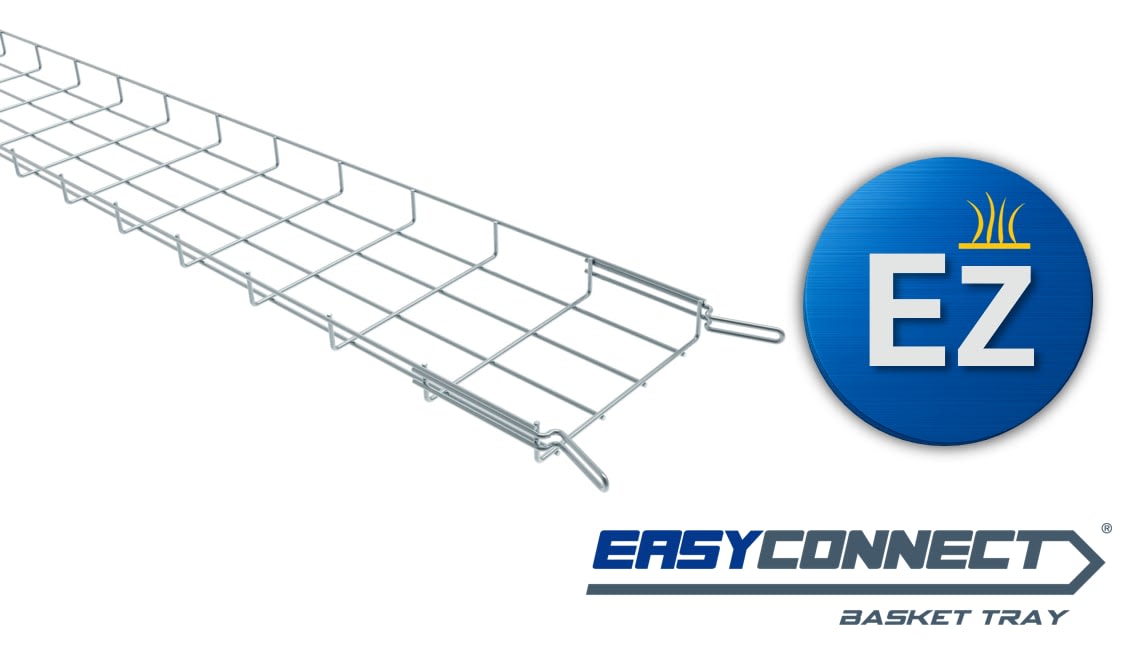

- Alle våre EasyConnect gitterbaner fra Valdinox med EZ coating er svært godt dokumentert mtp. zinc whiskers og bruk i white space
Kabelbaner

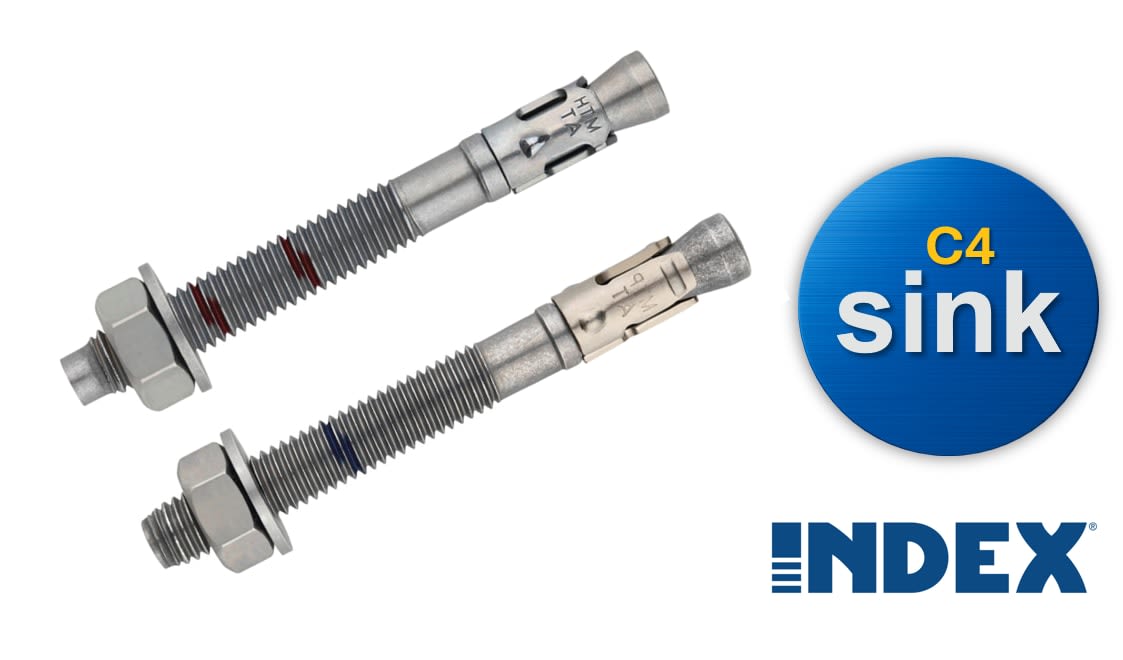

Festemidler
Coating - overflater godkjent for white space
Varmforsinket/HCP
Elektrolytisk sinkbelegg
Pregalvanisert
C4 sink
Varmforsinket / HCP
Dette er en varmgalvanisert overflate med høy korrosjonsbeskyttelse (High Corrosion Protection). Den har “flake free” utførelse som betyr at sinkflak ikke løsner, noe som gir en jevn og robust finish. Den er ideell for miljøer med høye krav til renhet, som datasentre, og tåler både mekanisk belastning og fuktighet.
Elektrolytisk sinkbelegg
Elektrolytisk sinkbelegg (EZ) gir langvarig beskyttelse mot korrosjon og hindrer dannelse av sink-whiskers (små metalltråder som kan forårsake kortslutning i elektroniske miljøer). Dette gjør EZ-coating spesielt godt egnet for bruk i sensitive områder som white space i datasentre.

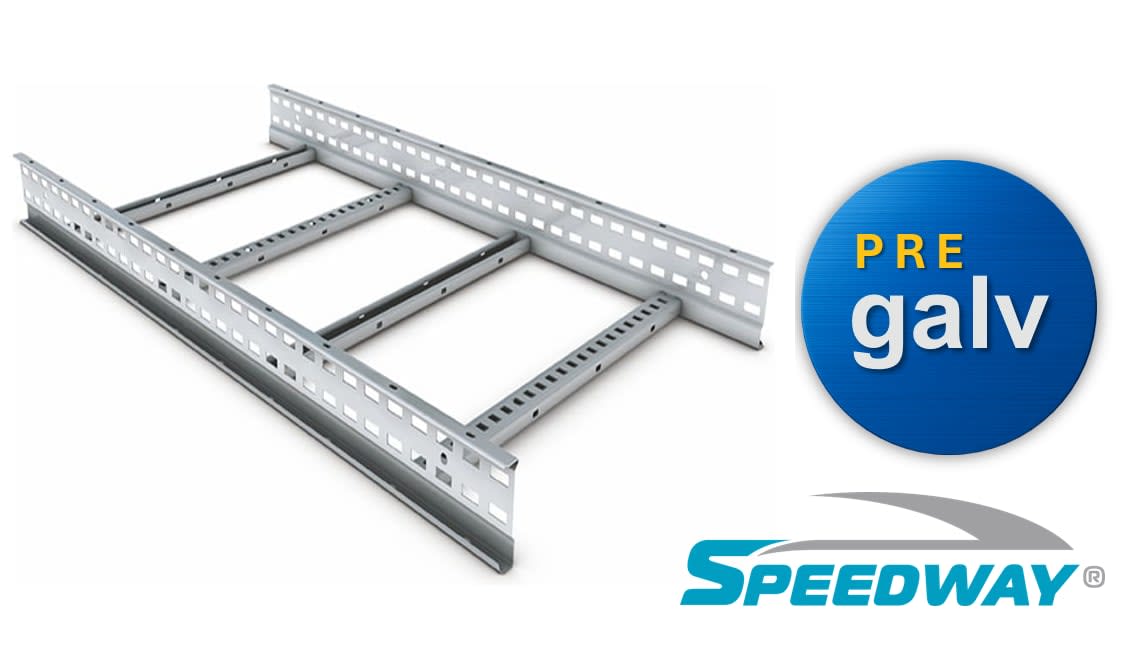

Pregalvanisert
Pregalvanisering innebærer at stålet er galvanisert før videre bearbeiding. Dette gir en god grunnbeskyttelse mot korrosjon og er godkjent for bruk i white space. Overflaten er jevn og egnet for komponenter som ikke utsettes for ekstreme belastninger.
C4 sink
C4 sink er en overflatebehandling som tåler aggressive miljøer med høy fuktighet og korrosjonsfare. Den er godkjent for bruk i white space og gir ekstra sikkerhet der komponentene må ha lang levetid og høy motstandskraft.
SLETTES:
Skinnesystem 41 (SiConnect) Montasjeskinne - elforsinket type pre-galvanisert iht DIN EN 10346
Selve montasjeskinnen har en annen overflatebehandling enn resten av montasjedetaljene i elforsinket utførelse, da denne er pre-galvanisert. Varmforsinket (HCP) montasjeskinne er også tillatt å bruke.
Til datasenter leverer vi varmforsinkede bjelker i såkalt "flake free" utførelse. Det betyr at alle løse sink-flak som måtte sitte igjen i hull og sprekker blir fjernet med høyttrykkspyling eller forsiktig sandblåsing
Alle komponenter i SiFramo-sortimentet er varmforsinket/ HCP som gjør dem egnet til bruk i white space
Alle våre EasyConnect gitterbaner fra Valdinox med EZ coating er svært godt dokumentert mtp. zinc whiskers og bruk i white space
Ved bygging av datasenter er tid kritisk. Kort prosjekteringstid og kort byggetid. Det stilles store krav til ingeniører og håndverkere og det er ikke rom for feil.
Kruge kan levere følgende til datasenter
-
Montasjesystem til tunge og lette installasjoner, hvor alle systemene er kompatible med hverandre.
-

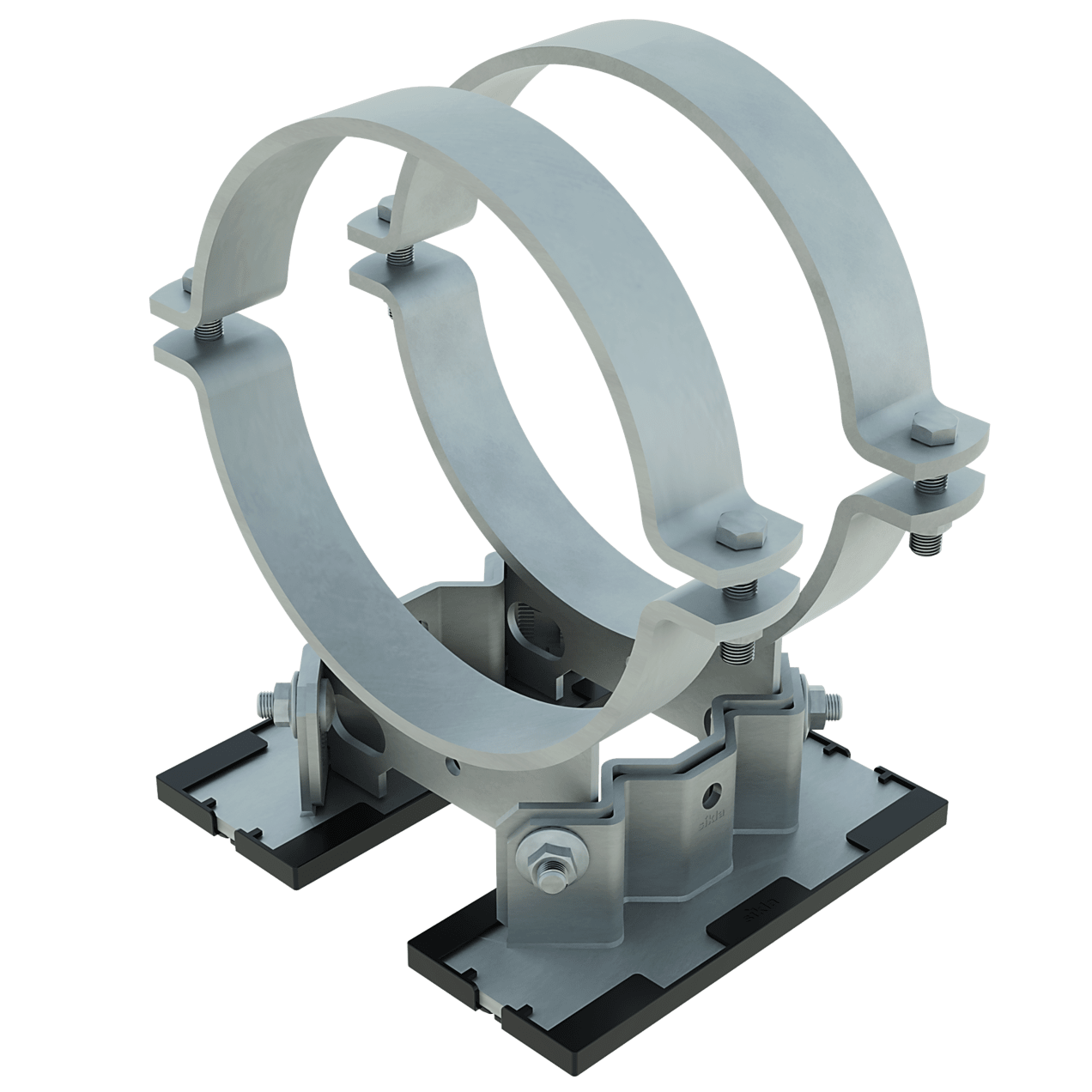

Rørklammer og glidesko opp til rørdimensjon DN600
-
Kabelstiger med vangehøyde opp til 150 mm til tunge kabler og lange spenn
-
Kabelbaner og gitterbaner med overflatebehandling godkjent for white space
-
Alle montasjesystem og kabeloppheng er kontinuitetstestet iht. IEC 61537, så ingen ekstra jordingslasker behøves
-
Komplett materialuttak av alle deler vi leverer
-
Mulighet for prekutt og/eller prefabrikkerte moduler
-
Komplett CAD-bibliotek med våre montasjesystem, i alle vanlige filformat
-
Plugin til Revit og E3D/PDMS
-
Dokumentasjon i form av statiske beregninger iht. Eurokode 3
