Her har vi samlet løsningskonsepter til
inspirasjon for ditt prosjekt.


Se våre forslag under, til hvordan man kan bruke våre montasjesystem til å lage innfestingsmuligheter der de i utgangspunktet ikke er.

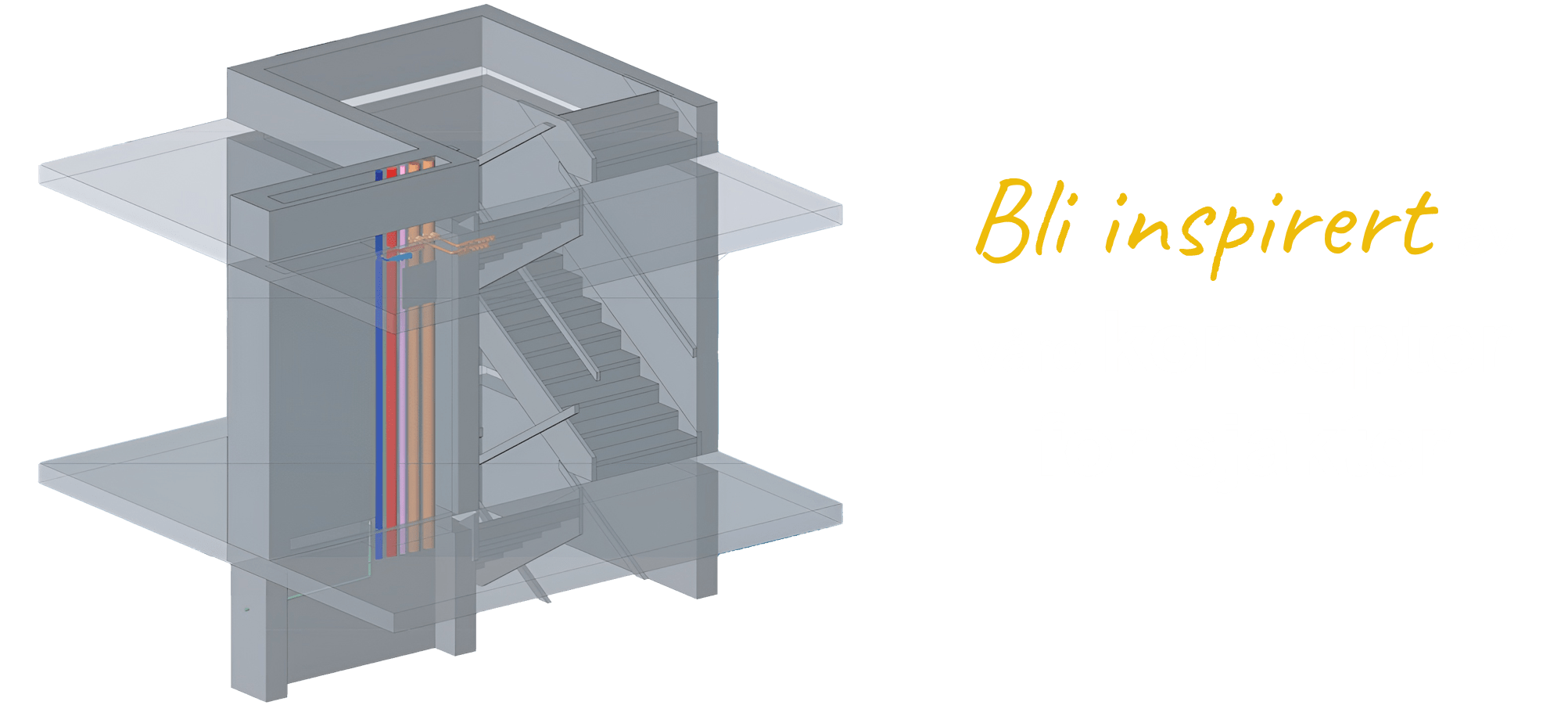

Sjaktløsninger





I sjakter er det ofte trangt og begrenset med innfestingsmuligheter. Samtidig er det mye teknisk installasjon som skal festes trygt. Både med tanke på vekt og termisk ekspansjon.


Rørmontasje i sjakter – slik kan det løses

LØSNING 1
LØSNING 2
LØSNING 3
LØSNING 4
LØSNING 5

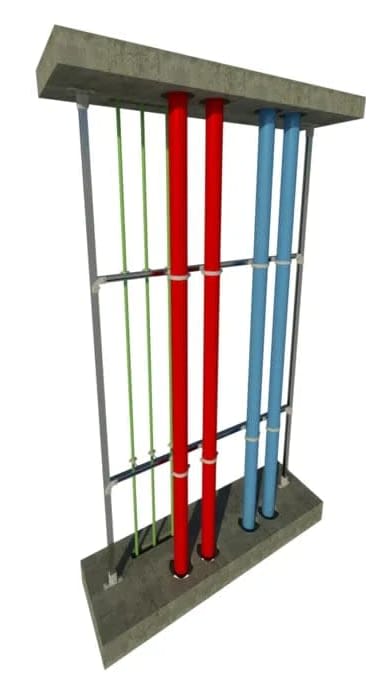

Sjaktstige festet i gulv og tak
Sjaktstige festet i dekkekant
Dobbeltkonsoll
Rørsko på konsoll
Fastpunktklammer med montasjesett
Benytt følgende produkter:
Vinkel EV CC 41-1 ELZ

Leveres formontert med Skinnemutter m/fjærskive og Sekskantskrue.

3442937

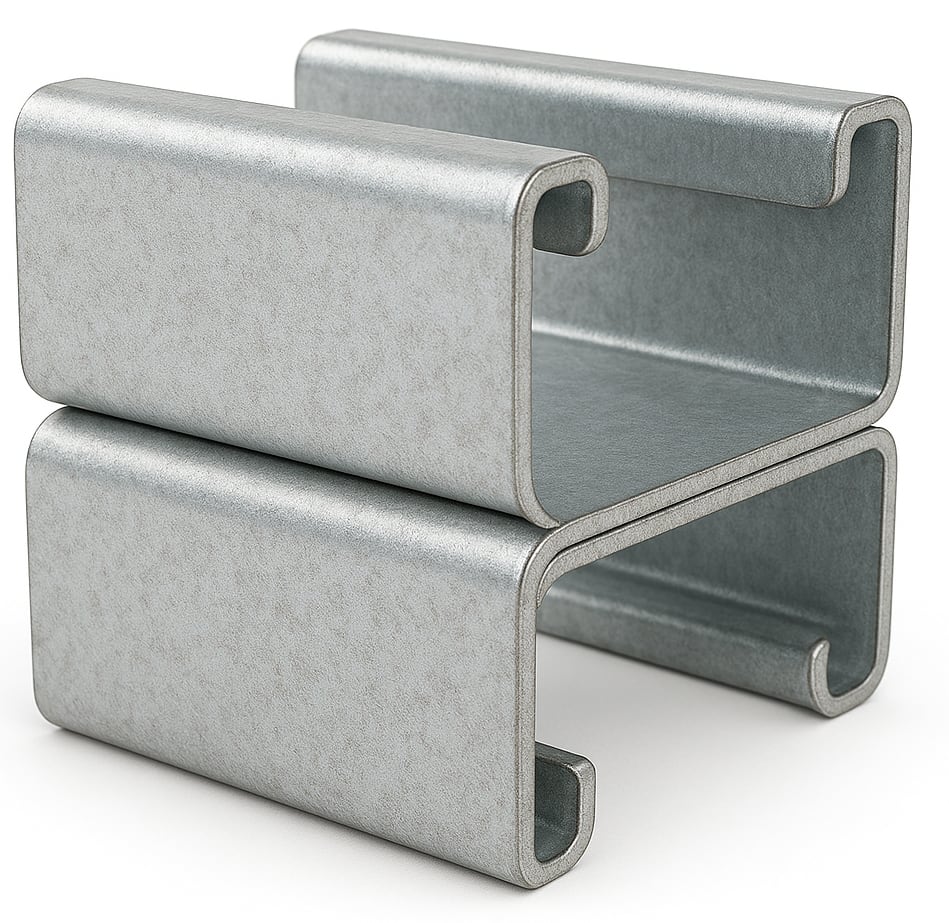

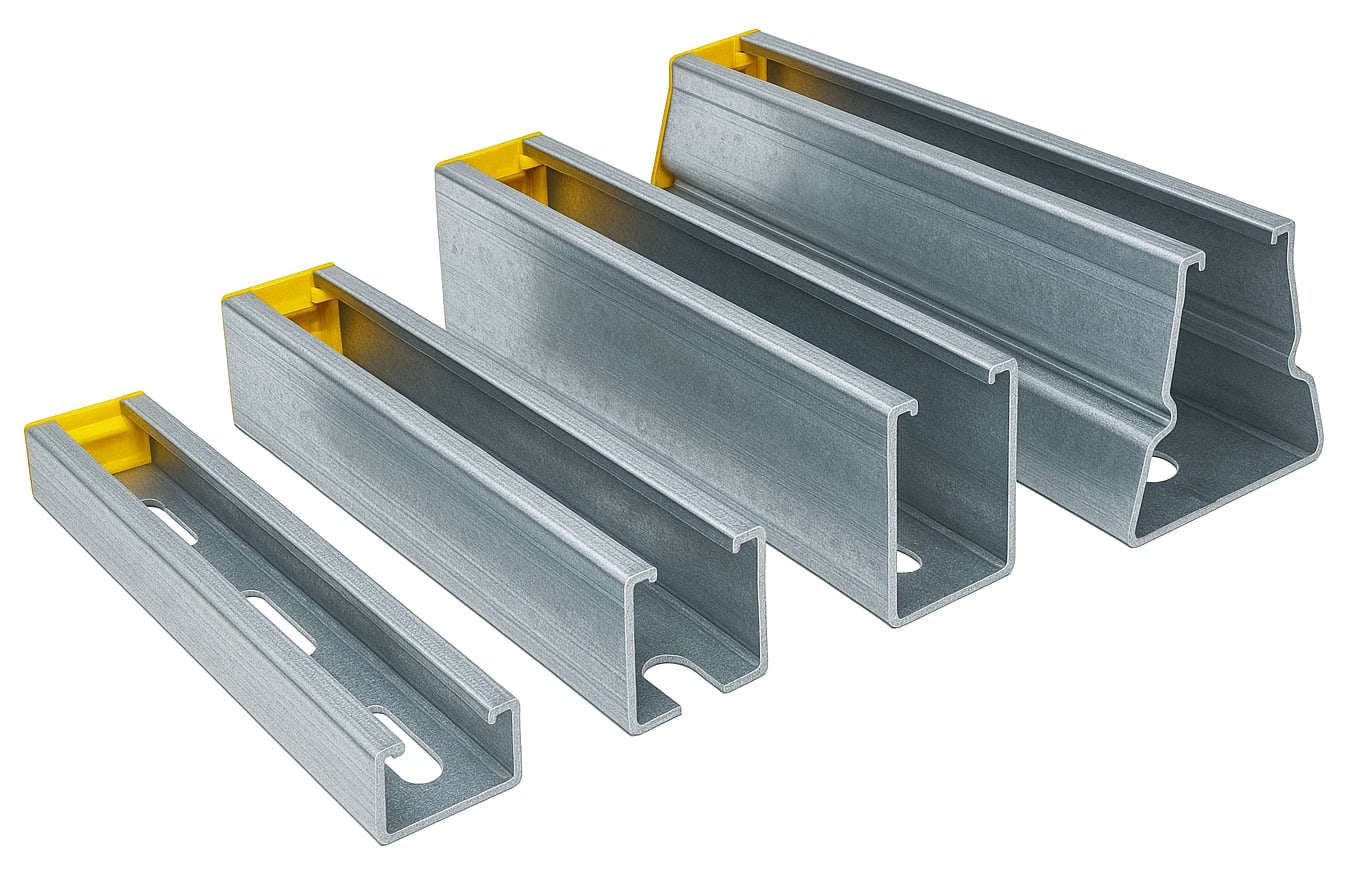

Skinne 41/21/2,00 D L=2m elforsinket

For enkel og effektiv montasje av bærende konstruksjoner, for ulike typer rørstrekk, kabelgater, oppheng av aggregater eller konsoller. Konstruksjoner kan lages på byggeplass eller prefabrikert fra verksted. Brukes når flere rør skal monteres parallelt til vegg eller tak, og man ønsker justeringsmuligheter sideveis og i høyden. Alle profiler i System 41 kan også benyttes som styring/glider ved å benytte Glideelement 41.

3442626

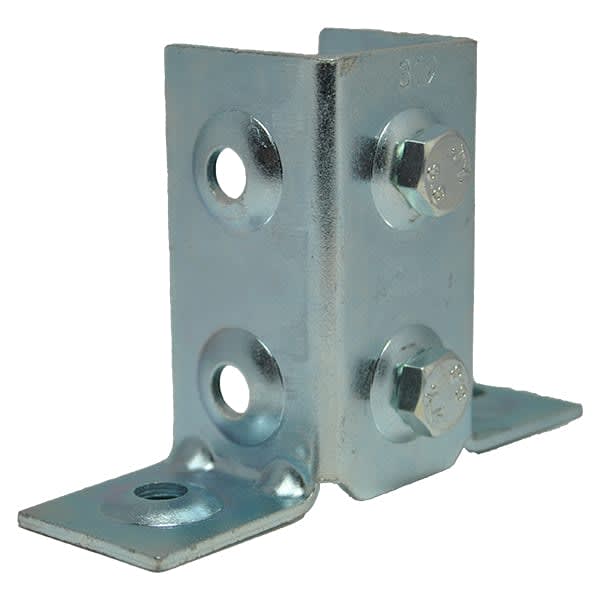

Vinkelforbindelse EV CC 41-2 W ELZ

Vinkel med formontert Skinnemutter m/fjærskive og Sekskantskrue til 3-dimensjonale rammekonstruksjoner. Optimalisert for sammenføyning av Skinnesystem 41 med 90 o anslutninger. Type W benyttes til innfesting til gulv, vegg eller tak.

3446699
Kopier artikkelnr  og legg inn hurtigordre

Nr.  Vare
1      Skinne 41/41/2,50 L=6m elforsinket
2     Skinne 41/21/2,00 D L=2m elforsinket
3     Vinkel EV CC 41-1 ELZ
4     Vinkelforbindelse EV CC 41-2 W ELZ

Artikkelnr.
3442509
3450353
3442937
3446699

Sjaktstige med dobbelskinne festet i betongdekke

Der det ikke er mulig å feste seg til en vegg må man ofte ty til "stigeløsninger". En slik stige festes i betongdekke i bunn med en vinkelforbindelse EV 41-2 W. Videre oppover kan man avslutte stigen i underkant av neste dekke, eller feste den på dekkekanten og skjøte den oppover så langt man måtte ønske (se løsning 2).

I denne stigevarianten er det brukt dobbelskinne som horisontale tverrskinner. Dette gjør at man kan feste rør på begge sider av stigen. Disse er festet til vertikale skinner med vinkelforbindelse EV 41-1.

Skinne 41/41/2,50 L=6m elforsinket

For enkel og effektiv montasje av bærende konstruksjoner, for ulike typer rørstrekk, kabelgater, oppheng av aggregater eller konsoller. Konstruksjoner kan lages på byggeplass eller prefabrikert fra verksted. Brukes når flere rør skal monteres parallelt til vegg eller tak, og man ønsker justeringsmuligheter sideveis og i høyden. Alle profiler i System 41 kan også benyttes som styring/glider ved å benytte Glideelement 41.

3442509
Benytt følgende produkter:
Vinkel EV CC 41-1 ELZ

Leveres formontert med Skinnemutter m/fjærskive og Sekskantskrue.

3442937
Skinne 41/41/2,50 L=6m elforsinket

For enkel og effektiv montasje av bærende konstruksjoner, for ulike typer rørstrekk, kabelgater, oppheng av aggregater eller konsoller. Konstruksjoner kan lages på byggeplass eller prefabrikert fra verksted. Brukes når flere rør skal monteres parallelt til vegg eller tak, og man ønsker justeringsmuligheter sideveis og i høyden. Alle profiler i System 41 kan også benyttes som styring/glider ved å benytte Glideelement 41.

3442509

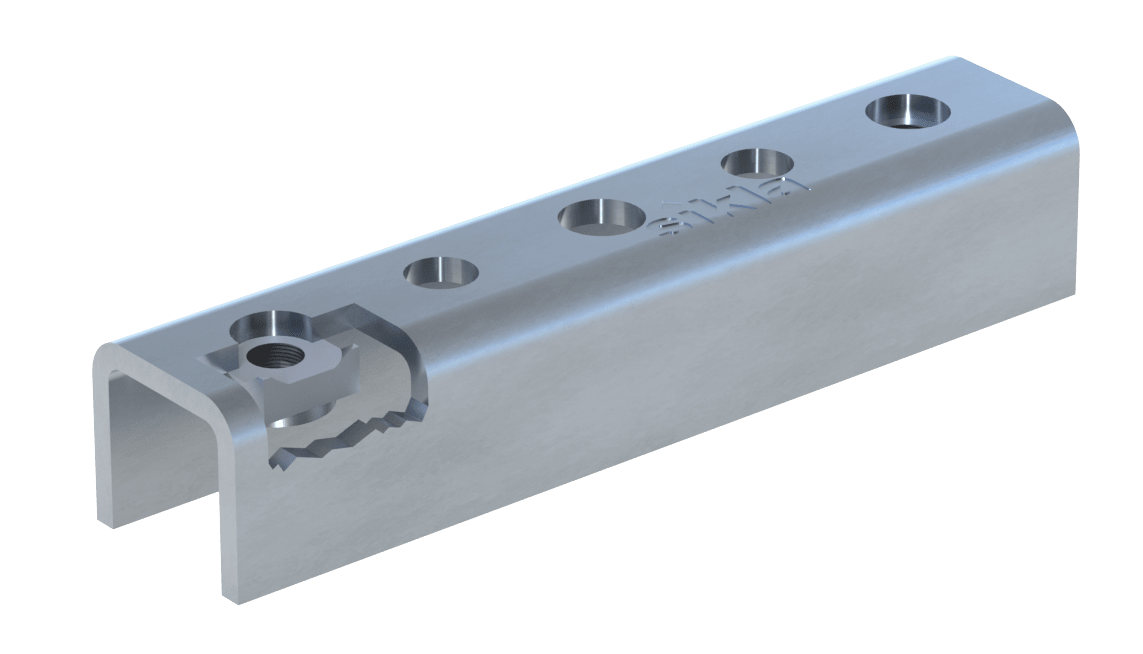

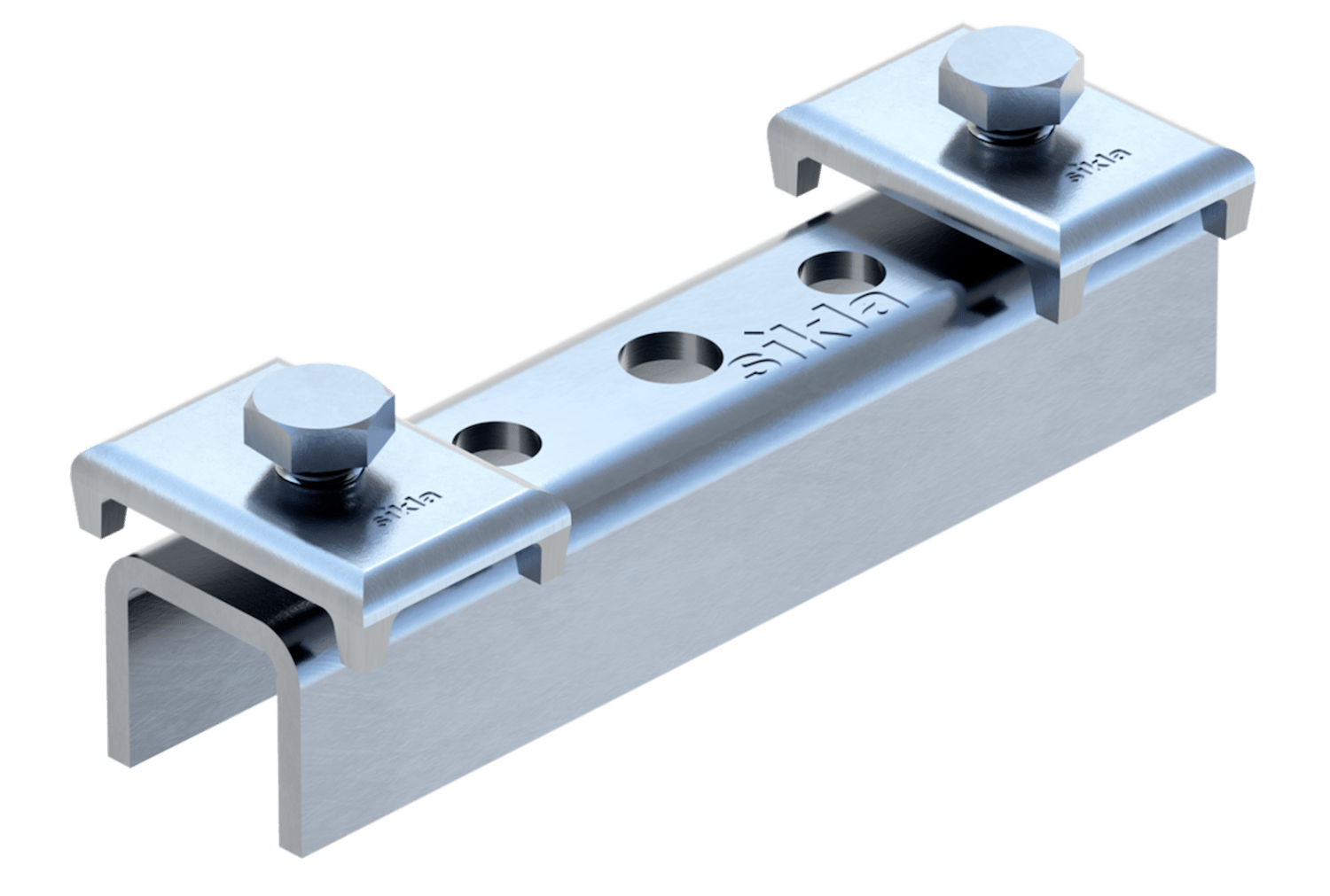

Skjøtelask SK 41/41

Skjøtelask SK benyttes når skinner skal skjøtes til ønsket lengde, og samtidig beholde skinnens tillatte maksbelastning.

3450386
Kopier artikkelnr  og legg inn hurtigordre

Nr.  Vare
1      Skinne 41/41/2,50 L=6m elforsinket
2     Vinkel EV CC 41-1 ELZ
3     Skinneholder SH 41/41-41/21 Dobbel
4     Skjøtelask SK elforsinket

Artikkelnr.
3442509
3442937
3444241
3450386

Sjaktstige med enkelskinne festet i dekkekant

Denne løsningen fungerer der man ikke kan feste seg i vegger, men kan bruke dekkekanten.

Da fester man 41-skinne med skinneholder SH i dekkekanten hele veien oppover sjakten, og skjøter sammen skinner underveis med skjøtelask SK.

Tverrskinner kan festes til vertikale skinner med vinkelforbindelse EV 41-1.

Skinneholder SH 41/41-41/21 Dobbel

Skinneholder SH benyttes når man trenger en stabil og solid innfesting av skinnen mot underlaget. Benyttes også ved montering av en skinneprofiler i System 41, eller direkte til bygningsdeler som gulv, vegg eller tak.

3444241
Benytt følgende produkter:

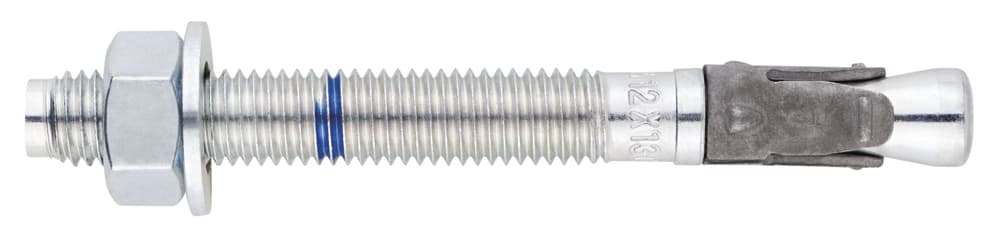

Ekspansjonsbolt MTP-X M12 x 80mm,ELZ/Sinkbelagt C3. A50

Ekspansjonsbolt MTP-X. For høye belastninger i sprukket og ikke-sprukket betong.

10846
Kopier artikkelnr  og legg inn hurtigordre

Nr.  Vare
1      Konsoll 41/21 Dq - 570 HCP
2     Ekspansjonsbolt MTP-X M12 x 80mm,ELZ/Sinkbelagt C3. A50

Artikkelnr.
3442629
1426165

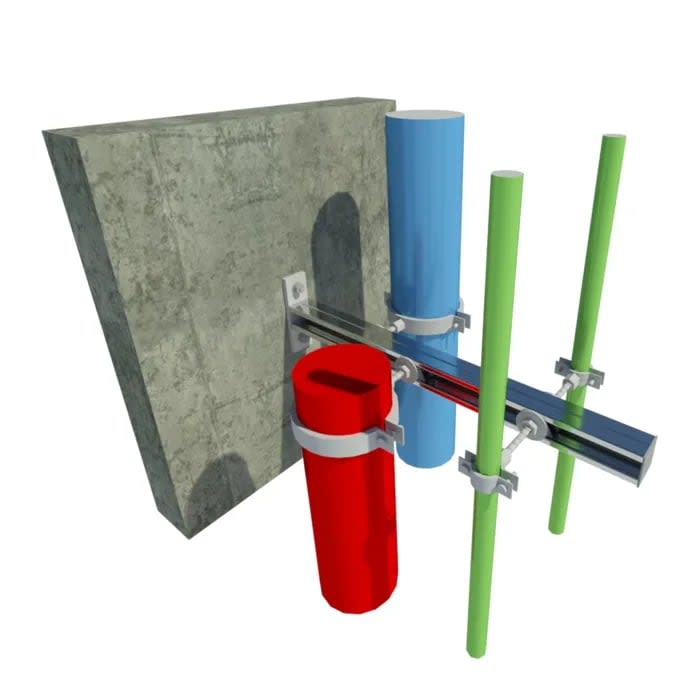

Dobbeltkonsoll

I noen områder kan 41-konsoll 41/21 dq være en problemløser. Med denne konsollen får man lysåpning på begge sider, så man kan benytte klikkfester og feste rør som vist i illustrasjon.

Konsoll 41/21 Dq-570 HCP

Konsollene benyttes primært for feste av rør til vegger, evt. fra tak og ned. Kan også benyttes som en del av en bærende konstruksjon utført i System 41.

3442629

     Fastpunkter i sjakter

Benytt følgende produkter:
Fastpunktsbrakett XW F 80 HCP

Demonter glideplaten fra glideskoen. Monteres deretter til bjelkeprofil F80 eller F100 ved hjelp av 4 stk Formlock FLS F skruer.

3441208
Kopier artikkelnr  og legg inn hurtigordre

Nr.  Vare
1      siFramo 80, Bjelkekonsoll TKO F 80, 400mm HCP
2     Fastpunktsbrakett XW F 80 HCP
3     siFramo, Skrue Selvgj. Formlock FLS F, M10 HCP

Artikkelnr.
3446805
3441208
3446806

Rørsko med fastpunktbrakett på siFramokonsoll/ bjelke

En rørsko i kombinasjon med en fastpunktbrakett er en veldig kraftig og samtidig fleksibel løsning. Rørskoene kommer i tre forskjellige høyder, hvor alle er høydejusterbare. Fester man denne til en TKO bjelkekonsoll har man også justerbarhet ut fra veggen.

Denne løsningen trenger individuell beregning av tillatt fastpunktkraft, siden denne avhenger av avstand fra vegg man monterer røret.

siFramo 80, Bjelkekonsoll TKO F 80, 400mm HCP

Leveres med påmontert Endebeskyttelse ADK F 80. Festeplate er sveiset til Bjelke TP F 80.

3446805

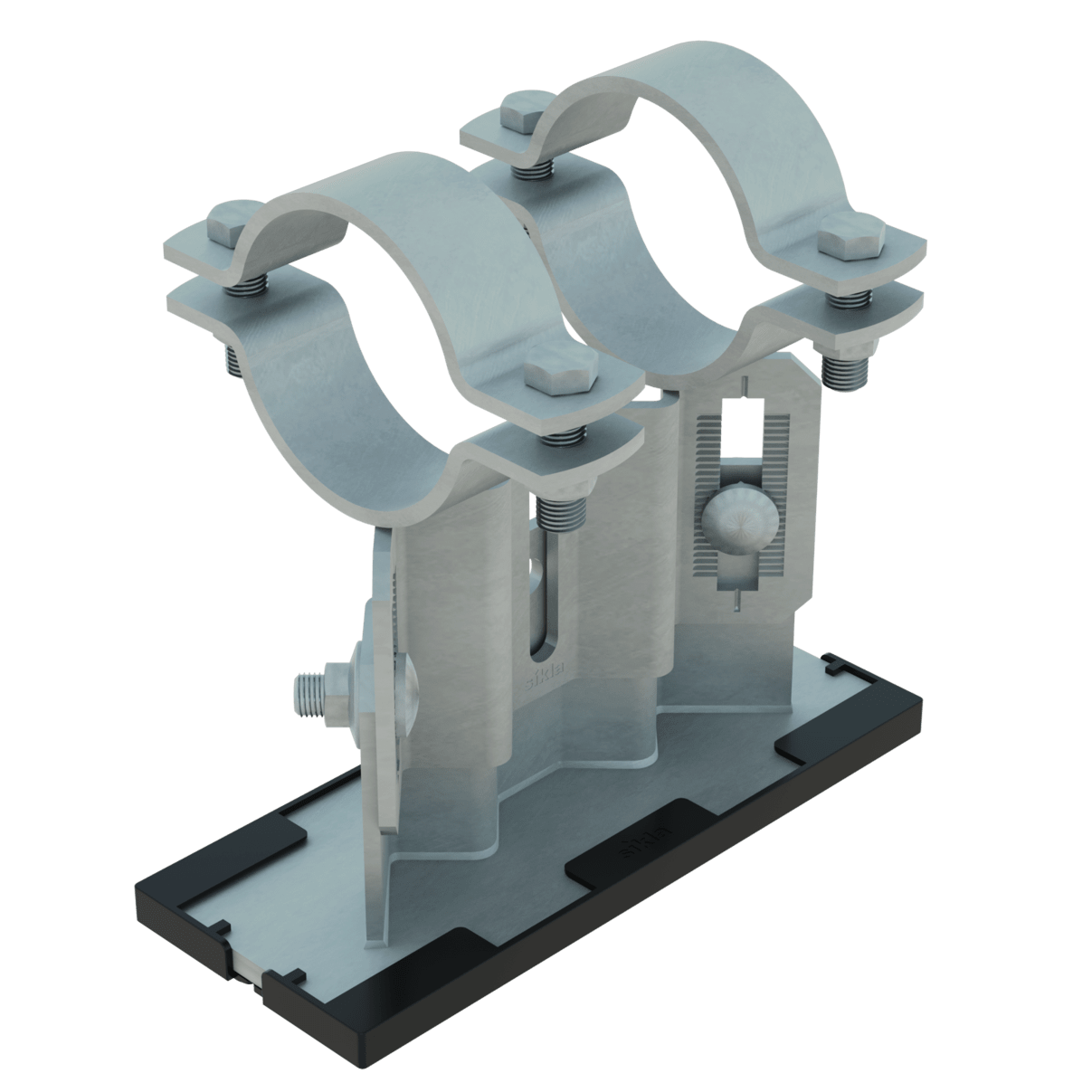

Glidesko LC-HV HCP

Glidesko type LC-HV benyttes bl. a. i industrielle rørsystemer, og er høydejusterbare trinnvis med 2,5 mm. Når montert på stålbjelke, kreves det minimum 80 mm bredde på bjelken. Leveres komplett med klammer.

M-10140
Formlock skrue FLS F

Gjengepresset skrue for solid og sikker formlock forbindelse mellom alle komponenter i siFramo og System 41 til Bjelke TP F. Benytt Torx T50 eller 17 MM pipenøkkel.

M-10257
Benytt følgende produkter:
Kopier artikkelnr  og legg inn hurtigordre

Nr.  Vare
1      Fastpunktklammer FS elforsinket
2     Fastpunkt Montasjesett VP A/B
3     Ekspansjonsbolt BZplus elforsinket

Artikkelnr. kommer an størrelse valgt

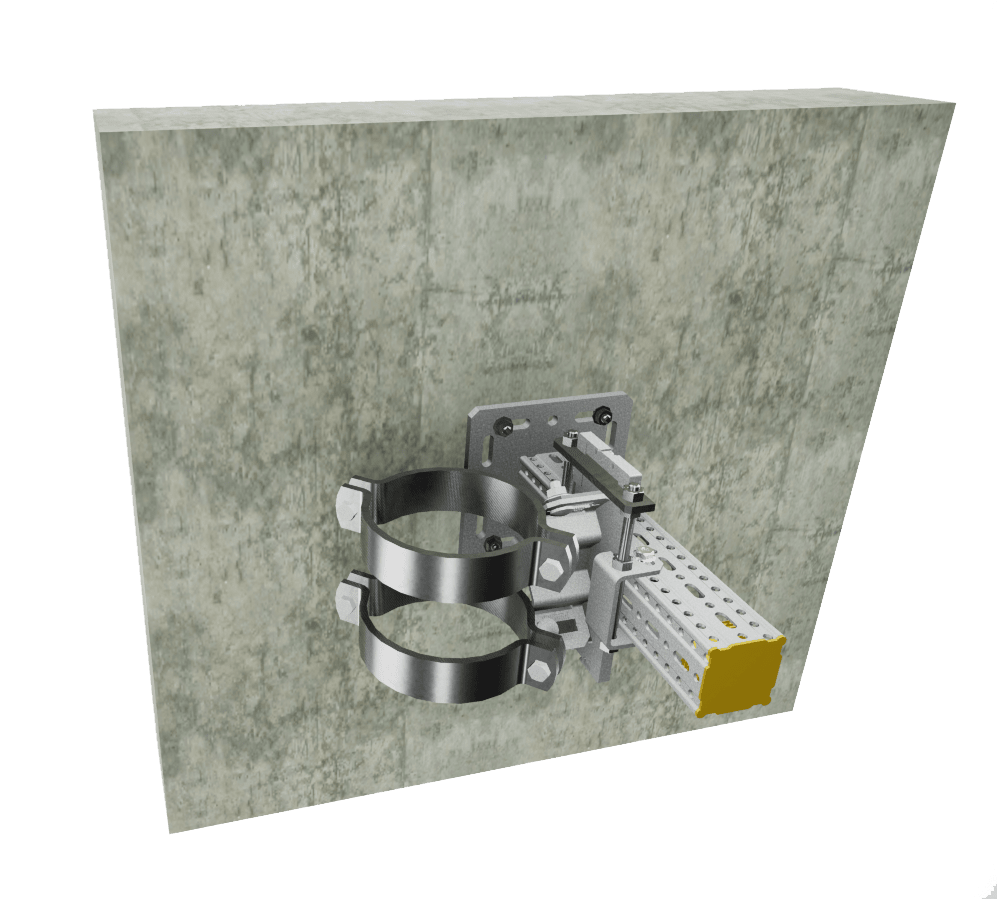

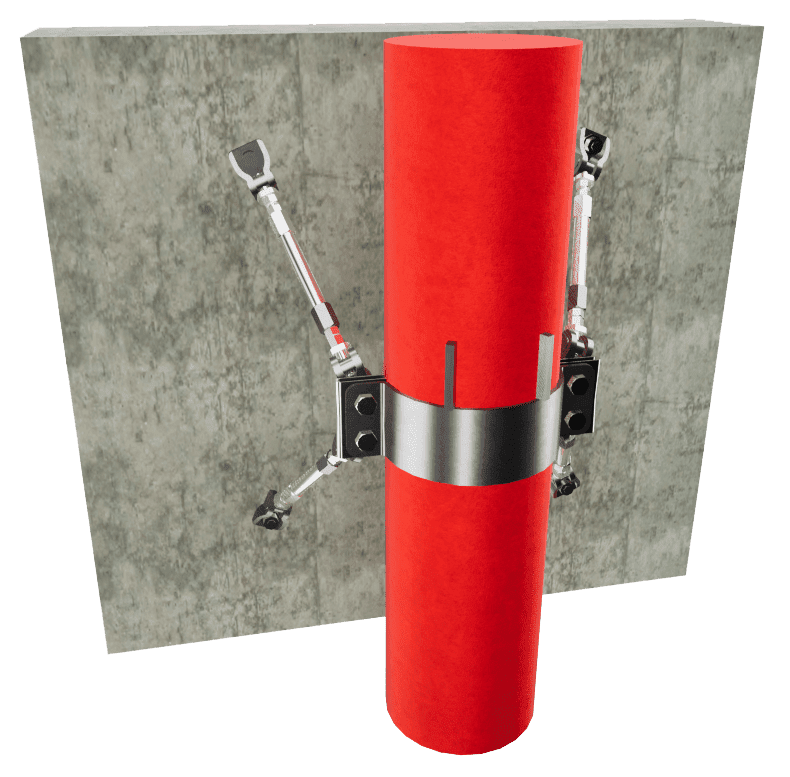

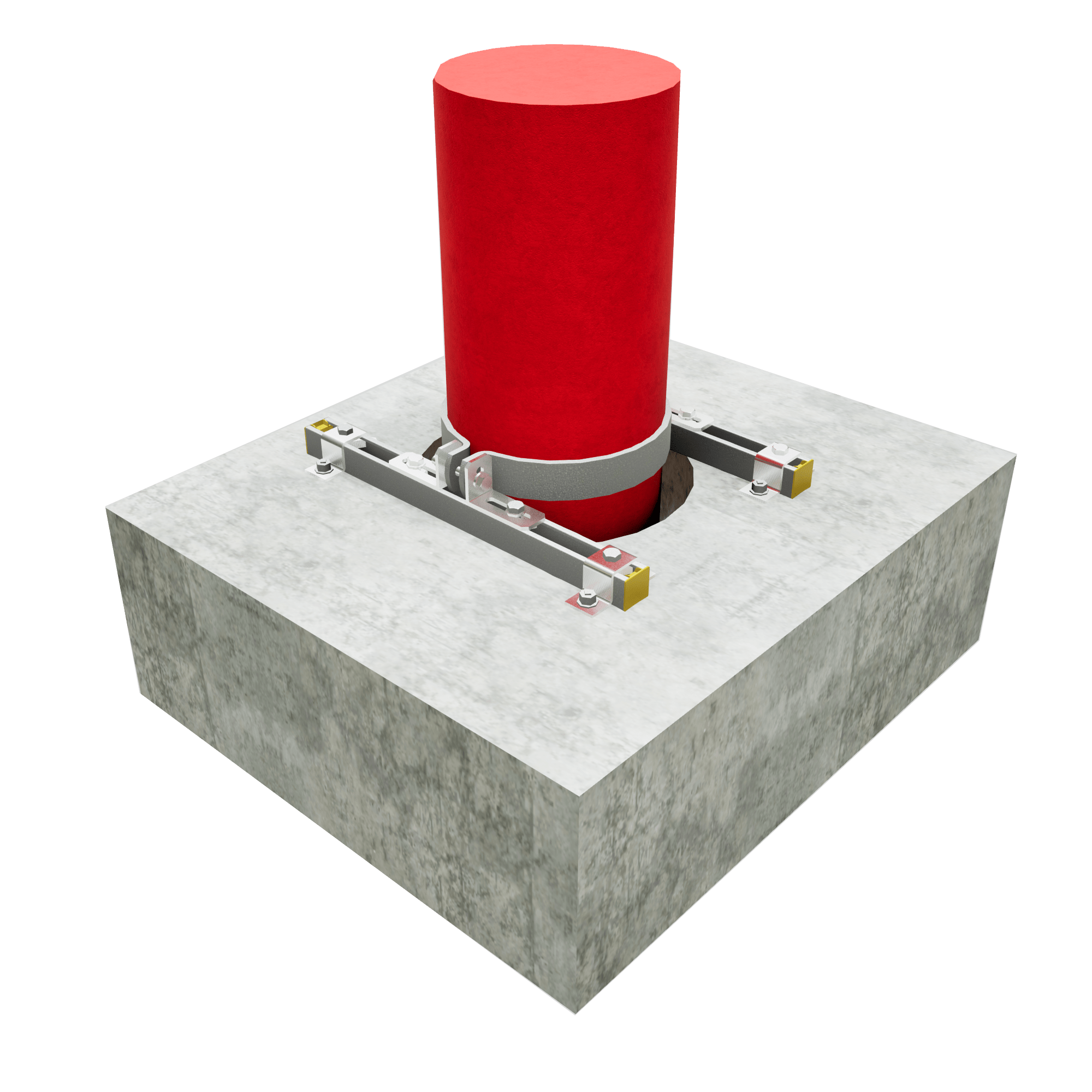

Fastpunktklammer med montasjesett VP A/B

Vår kraftigste fastpunktløsning, som tåler opptil 35 kN aksial kraft.

Det er viktig med minst 110 mm avstand mellom vegg og ytterkant rør for at montasje av denne løsningen skal være mulig.

Finnes som standard fastpunkt i vår fastpunktvelger.

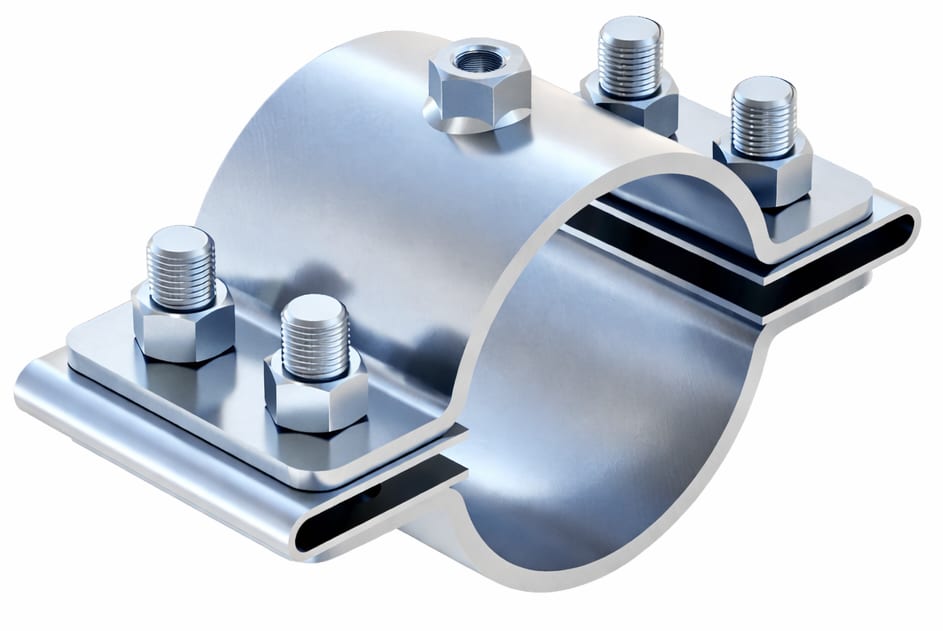

Fastpunktklammer FS elforsinket

For bruk i faste punktinstallasjoner i kombinasjon med monteringssett

M-10047

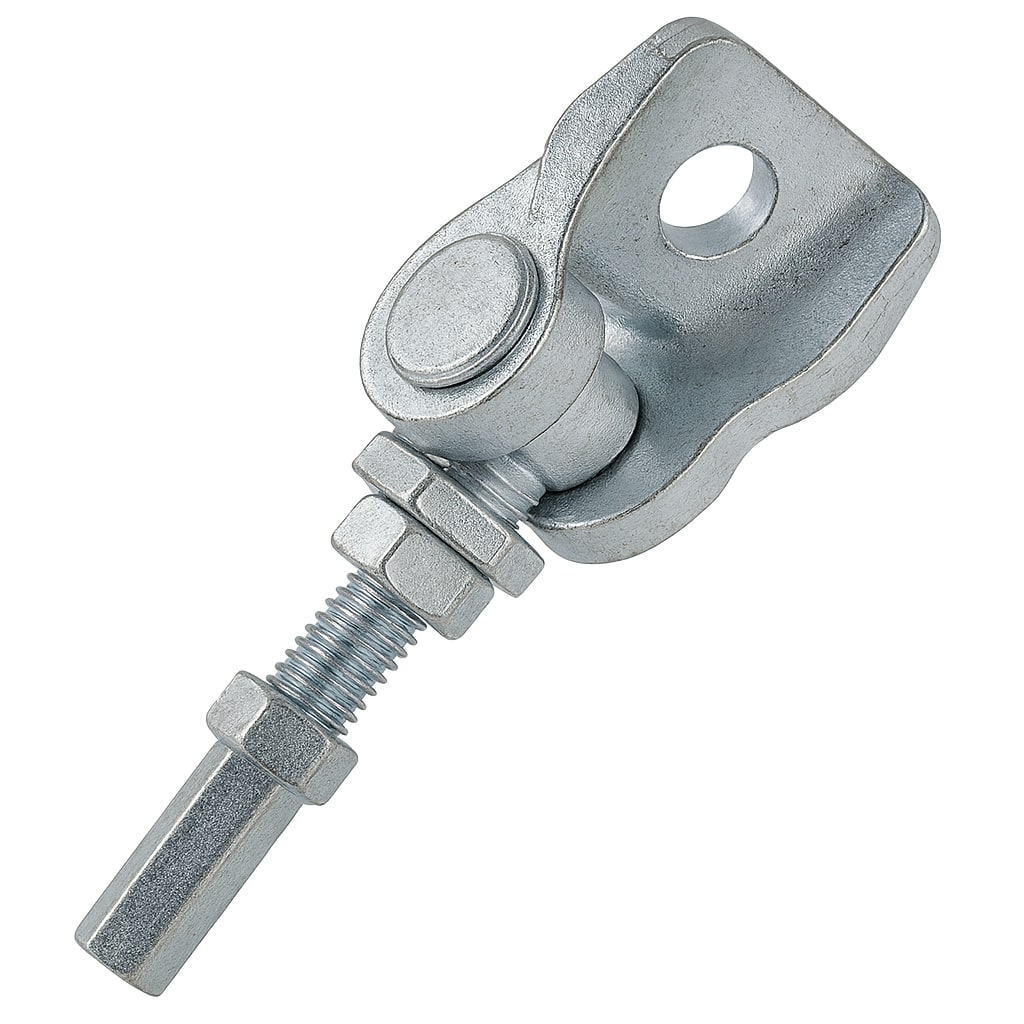

Fastpunkt Montasjesett VP A/B elforsinket

Montering av Montasjesett VP A/B for fastpunkter

M-10048

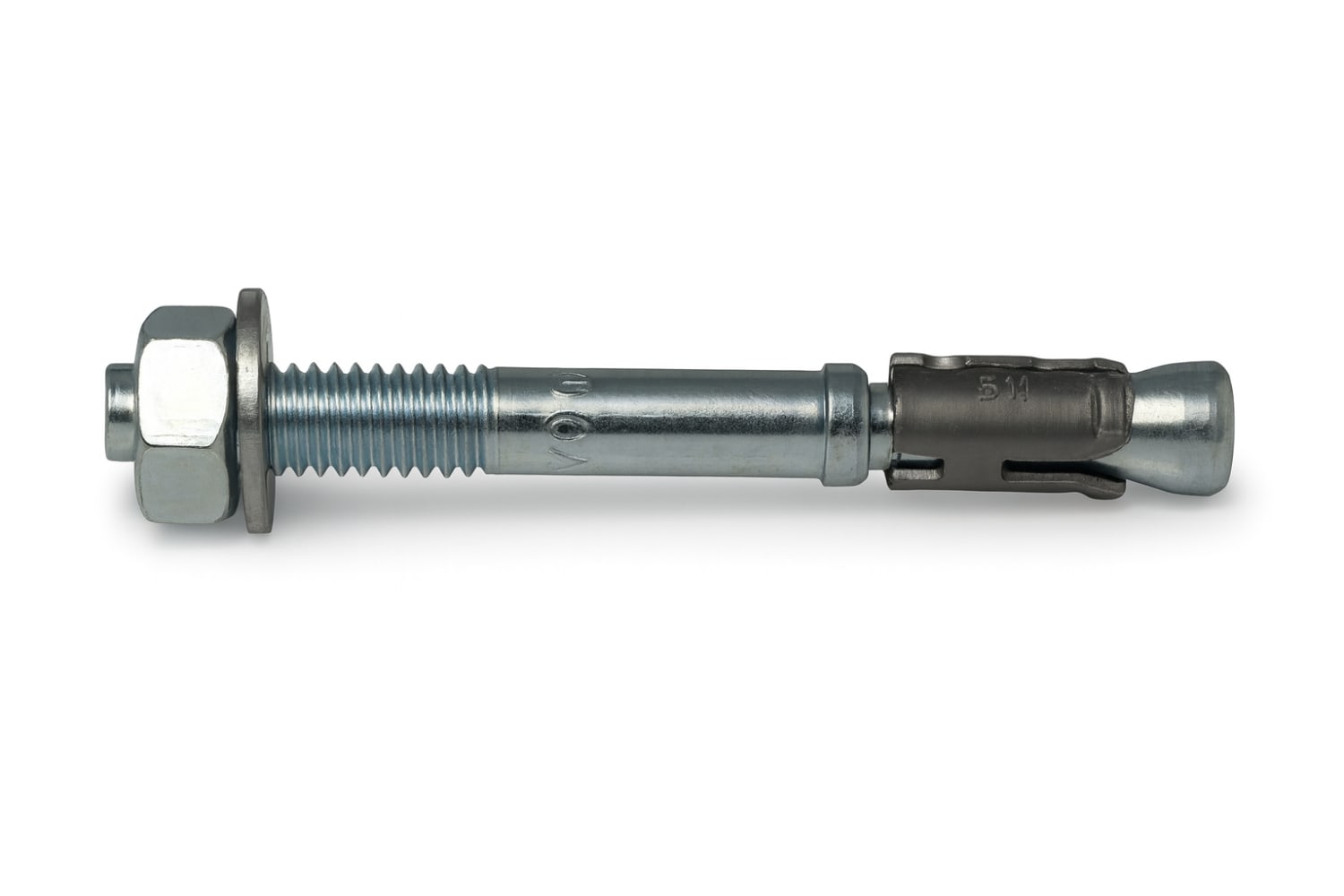

Ekspansjonsbolt BZplus og type B elforsinket

Ekspansjonsbolt type BZplus har en kraftig innfestning i sprukket og ikke sprukket betong C20/25–C50/60BZplus har en fleksibel anker dybde og er godkjent i brankravet R15-R120Ekspansjonsbolt type B: har en middels innfestning i sprukket og ikke sprukket betong C20/25. Ekspansjonsbolten er egnet til kraftig innendørs innfestning av metall og treverk konstruksjoner. BZplus er testet i brankravet R15-R120 og er godkjent i FM i M10-M16.

M-10247
