Fastpunktkrefter for stålrør – Estimerte data for sikre montasjesystemer

Kruge – Fastpunktkonfigurator

Beregn estimert fastpunktkraft

Velg ekspansjonslegg eller aksialkompensator. Legg inn prosjektdata og beregn kraftbidragene i rørledningen.

Velg løsning

Ekspansjonslegg Termisk kraft fra rørets lengdeutvidelse. Aksialkompensator Trykkraft, fjærkraft og friksjonskraft.

Prosjekt / referanse (valgfritt)

Rør og temperatur

Rørlengde L (m)

Montasjetemperatur (°C)

Driftstemperatur (°C)

Utvendig rørdiameter Dₐ (mm)

Ekspansjonslegg Lₐ (m)

Utvidelseskoeffisient α (mm/m·K) Veiledende verdi for ferrittisk stål. Bruk dokumentert middelverdi for temperaturintervallet.

Referansekraft FB₁₀ (kN) Les av for valgt diameter og ekspansjonslegg. Ingen automatisk diagramavlesning.

Friksjonskraft FR (kN) Oppgi samlet bidrag fra gliderne. Skriv 0 bare dersom friksjon kan utelates.

Referanse for FB₁₀ (valgfritt)

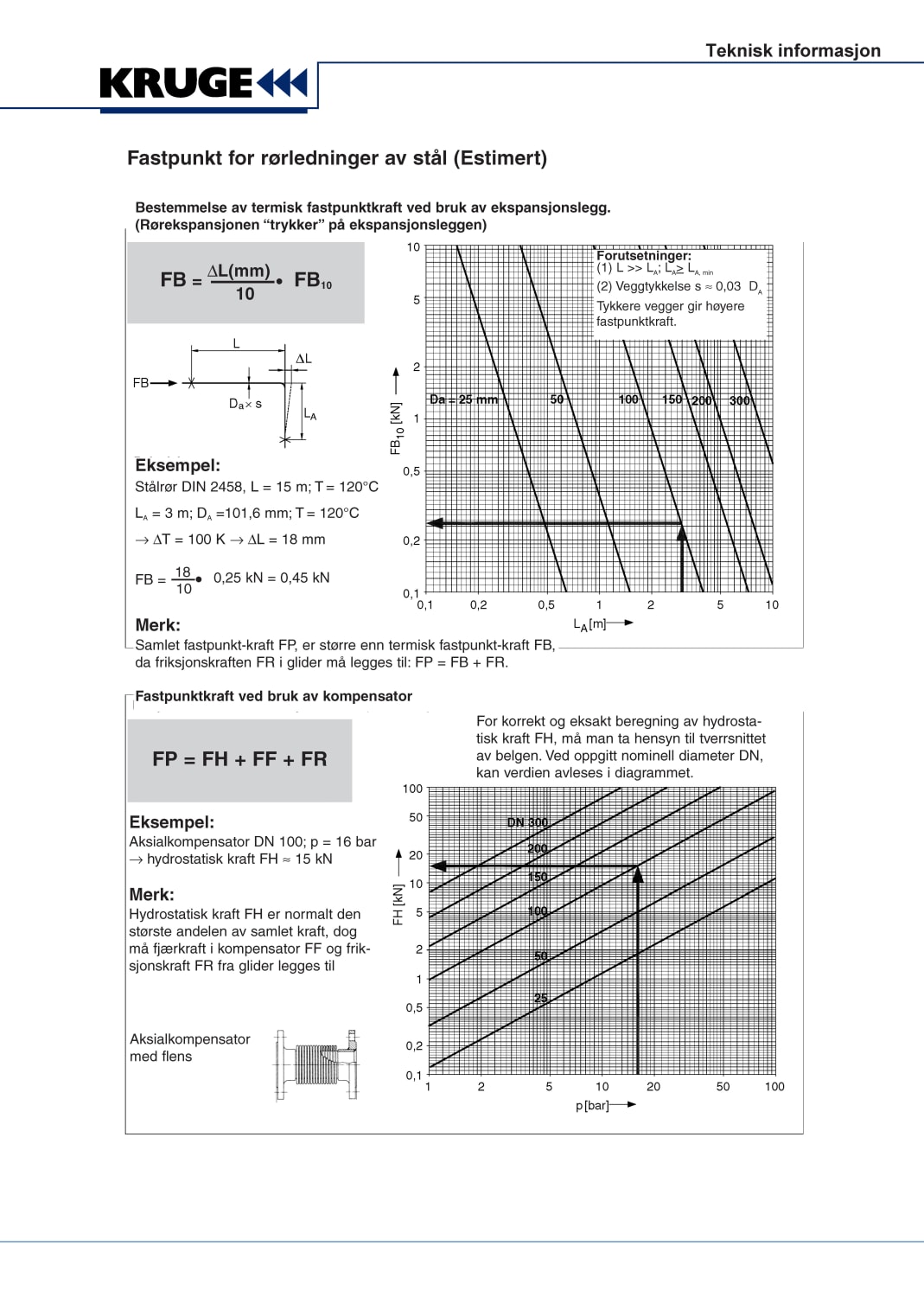

Diagrammet i arket forutsetter L ≫ Lₐ, Lₐ ≥ Lₐ,min og veggtykkelse s ≈ 0,03 × Dₐ. Diameter og Lₐ registreres som grunnlag for FB₁₀. Minste legglengde og tillatt spenning kontrolleres separat.

Ukjente tilleggskrefter blir stående tomme.

www.kruge.no

Veiledende estimat basert på oppgitte data. Beregningen velger ikke fastpunkt, innfesting eller sikkerhetsfaktor. Ansvarlig prosjekterende må kontrollere lasttilfeller, rørspenninger, legglengde og kapasitet før utførelse.
