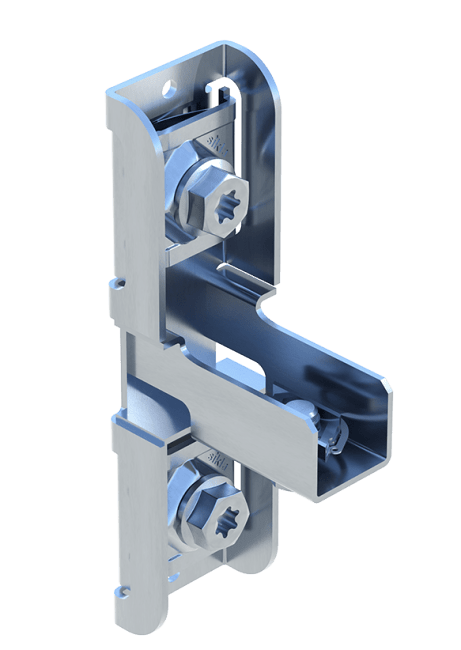

siMetrix Endefeste SA PRO HCP
Endefeste muliggjør profilovergang fra siMetrix Profil PRO 46 til Skinnesystem 41 og 27
Loading...
Bruksområdet:
Endefeste muliggjør profilovergang fra siMetrix Profil PRO 46 til Skinnesystem 41.
Installasjon:
Hekt bunnplaten til skinneadapteren inn i et spor på siden av profilen, trykk på låsen på motsatt side og stram skruene. Sett deretter inn skinnen, trykk den inn og stram den.
Tiltrekkingsmoment:
20 Nm til siMetrix Profil
Skinnesystem mutter:
SA PRO 46-27: 10 Nm
SA PRO 46-41: 40 Nm
Teknisk data:
| Type | Vx,perm. [kN] |
± Vy,perm. [kN] |
± Vz,perm. [kN] |
My,perm. [kNm] |
- My,perm. [kNm] |
± Mz,perm. [kNm] |
|---|---|---|---|---|---|---|
| SA PRO 46-27 | 1,08 | 2,91 | 0,83 | 0,05 | 0,15 | 0,04 |
| SA PRO 46-41 | 2,89 | 1,15 | 0,83 | 0,33 | 0,44 | 0,16 |
true
| Overflate | HCP |
| Materiale | Stål |
| Salgsenhet | STK |
