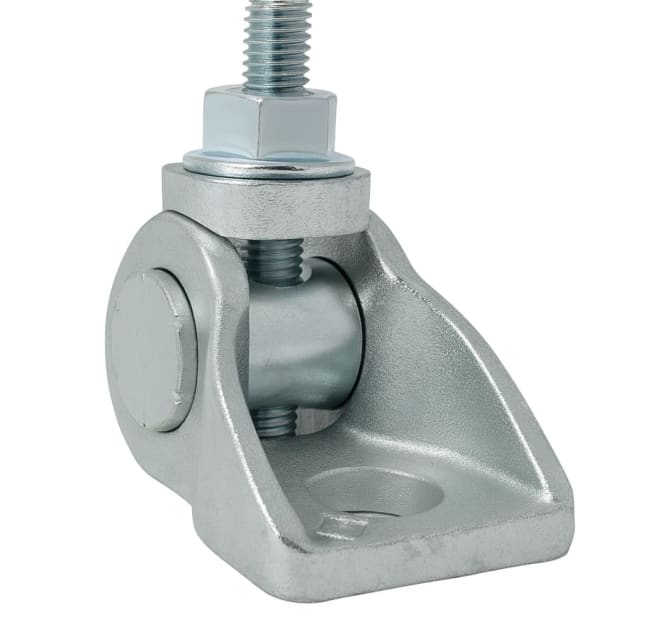

Universalledd UG elforsinket
Universalledd UG kan forankres direkte til byggningsflater eller bjelker, bjelkeklammer og montasjeskinner
Leveres med låseplate og flensmutter. Leveres uten gjengestag
Bruksområde
Denne delen er en universalforbindelse for innfesting til ikke-horisontale deler eller flater, og kan vinkles i et uendelig antall posisjoner. Universalledd UG kan forankres direkte til byggningsflater eller bjelker, bjelkeklammer og montasjeskinner. Typisk anvendingsområde kan også være konstruksjoner som avlastningsstag for konsoller, takoppheng for å få en loddrett innfesting, eller som et forsterkningsstag sammen med gjengestang. Universalledd UG sammen med gjengestang kan benyttes til fastpunktapplikasjoner. Type UG FP er spesialkonstruert for montering til ørene på et rørklammer i en fastpunktkonstruksjon.
Godkjennelse
VdS 64980055 for typene UG M8 til UG M16.
Montering
Skru gjengestaget helt inn i gjengene i leddet. (Kontroller visuelt). Når ønsket vinkel er bestemt, strammes flensemutteren til mot låseplaten
Teknisk data
| Type | Arbeidslast [kN] | Adapter plate[mm] | Mutter |
| UG M8 | 5,8 | 10,50 | Flens |
| UG M10 | 8 | 10,50 | Flens |
| UG M12 | 13 | 16,50 | Flens |
| UG M16 | 13 | 16,50 | 6kant |
| UG FP M12 | 10 | 16,50 | Flens |
| UG FP M16 | 10 | 16,50 | 6kant |
Brannlast:
| Type | R30 [kN] | R60 [kN] | R90 [kN] | R120 [kN] |
| M8 | 0,60 | 0,45 | 0,34 | 0,26 |
| M10 | 0,60 | 0,60 | 0,54 | 0,42 |
| M12 | 1,60 | 1,03 | 0,79 | 0,61 |
| M16 | 1,60 | 1,60 | 1,47 | 1,13 |
| Overflate | Elforsinket |
| Materiale | Stål |
| Salgsenhet | STK |
