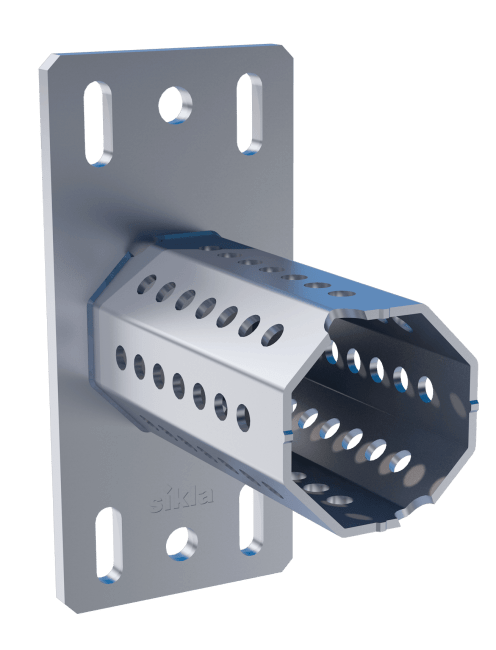

Endefeste STA F 100

Festeplate sveiset til åttekantet hulprofil F 100 eller F 80.

Bilde Nummer Navn Type Vekt Lager Antall i eske Pris Antall
siFramo 100, Endefeste STA F 100, HCP 3446921 siFramo 100, Endefeste STA F 100, HCP STA F 100 2.4 kg
1
siFramo 100, Endefeste STA F 100-E, HCP 3446922 siFramo 100, Endefeste STA F 100-E, HCP STA F 100-E 2.2 kg
1
siFramo 100, Endefeste STA F 100/80, HCP 3446923 siFramo 100, Endefeste STA F 100/80, HCP STA F 100-80 2.0 kg
1
siFramo 100, Endefeste STA F 100/80-E, HCP 3446924 siFramo 100, Endefeste STA F 100/80-E, HCP STA F 100-80-E 1.8 kg
1

Festeplate sveiset til åttekantet hulprofil F 100 eller F 80.

Bruksområde
Sammen med Bjelkekonsoll TKO, Konsoll AK eller Bjelkeprofil TP F 100, muliggjør Endefeste STA F 100 konstruksjon av tverrbjelker så vel som andre konstruksjoner.

Verson ''E'' montert nederst på hengende Bjelkekonsoll TKO, gir et rent hjørne.

Montering
Avhengig av versjon, men følgende monteringsmuligheter er mulig:

a) Anslutning til Bjelkeprofil TP F 100, med systemdetaljer, med 4 stk skruer Formlock FLS F

b) Bjelkeprofil TP F 100 festes til den åttekantede adapteren med 4 stk skruer Formlock FLS F. Endefeste STA F 100 med 2 stk egnede ankere ved montering til bygningsdel. Bjelkeprofil TP F 100 monteres på Endfeste STA F 100 med 4 stk skruer Formlock FLS F, der 2 stk skrues inn på en side og 2 stk skrues inn på motsatt side.

true
Overflate HCP
Materiale Stål
Salgsenhet STK
Datablad
Ytelseserklæring STA F
Last ned
Datablad
Datablad - Endefeste STA F 100
Last ned
Datablad
Ytelseserklæring STA F
Last ned
Datablad
Datablad - Endefeste STA F 100
Last ned
true
Nummer Type Festeplate Hullbilde A Hullbilde B H
3446921 STA F 100 210 x 100 x 8 mm M12 M10 188 mm
3446922 STA F 100-E 185 x 100 x 8 mm M12 M10 188 mm
3446923 STA F 100-80 210 x 100 x 8 mm M12 M10 148 mm
3446924 STA F 100-80-E 185 x 100 x 8 mm M12 M10 148 mm
