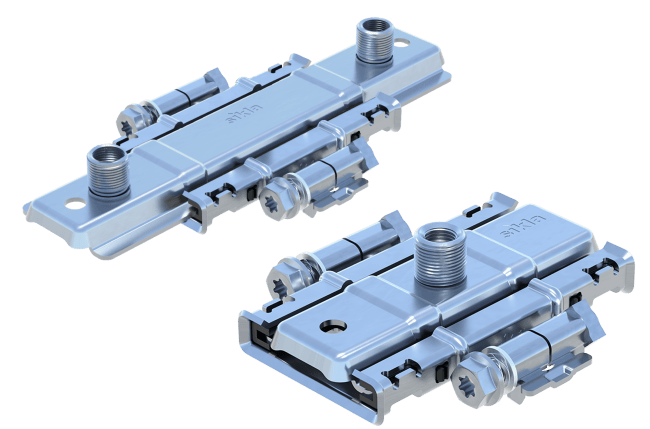

siMetrix Glider GS 46 HCP
Glidesett for enkelt- og dobbeltstyrte braketter på siMetrix Profil PRO 46, eller direkte på konstruksjonen
Loading...
Bruksområdet:
Glidesett for enkelt- og dobbeltstyrte braketter på siMetrix Profil PRO 46, eller direkte på konstruksjonen. Tilkoblingsalternativene varierer avhengig av lasten, og bruker enten 3G-gjengene: M10, M16 og 1/2".
Installasjon:
For installasjoner fra DN 100 og oppover, må det monteres en låsemutter på 3G trippelgjengemutteren for begge glidesettene.
Teknisk data:
| Type | L [mm] |
H [mm] |
L1 [mm] |
B [mm] |
B1 [mm] |
Mi | Mi,1 | Ma |
|---|---|---|---|---|---|---|---|---|
| H3G-PL 46 | 155 | 43 | - | 138 | 109 | M10 | M16 | 1/2" |
| H3G2-PL 46 | 280 | 43 | 200 | 138 | 109 | M10 | M16 | 1/2" |
| Typ | Vz,perm. [kN] |
- Vz,perm. [kN] |
± Mx,perm. [kNm] |
|---|---|---|---|
| GS H3G-PL 46 | 11,04 | 3,45 | 0,13 |
| GS H3G2-PL 46 | 11,04 | 3,45 | 0,13 |
| Permanent tempratur range glide Sett: | 130°C |
| Statisk friksjon koeffisient µ0: | 0,07 |
| Glide friksjon koeffisient µ: | 0,07 |
| Type | max. lever arm [mm] |
max. glide lengde s [mm] |
|---|---|---|
| H3G-PL 46 | 500 | 100 |
| H3G2-PL 46 | 500 | 140 |
true
| Overflate | HCP |
| Materiale | Stål/ Polyamide (glass-fibre reinforced), MoS2 coated |
| Salgsenhet | STK |
